Android安全與逆向之Dalvik虛擬機架構和如何執行程序以及JIT（即時編譯）

1、Dalvik虛擬機架構和Java虛擬機的架構不同

1、Java虛擬機基于棧結構，需要頻繁從棧讀取或?qū)懭霐?shù)據，這個過程需要更多的指令與內存訪問次數，會消耗cpu時間
2、Dalvik虛擬機基于寄存器，數據訪問通過寄存器直接傳遞，比棧方式快。



     public class Hello {
         public int foo(int a, int b) {
         return (a + b) * (a - b);
     }



    public static void main(String[] args) {
      Hello hello = new Hello();
      System.out.println(hello.foo(5, 3));
     }
    }


保存為Hello.java文件，打開終端執行
javac Hello.java 編譯生存Hello.class文件
然后再執行 dx --dex --output=Hello.dex Hello.class 生存dex文件
javap -c -classpath .Hello 命令執行后得到下面代碼：

public int foo(int, int);
Code:
 0: iload_1
 1: iload_2;
   2: iadd
   3: iload_1
   4: iload_2
   5: isub
   6: imul
   7: ireturn




使用dexdump.exe查看foo()函數的Dalvik字節碼，執行下面命令
dexdump.exe -d Hello.dex
得到如下代碼
   0000:add-int v0, v3, v4
   0002:sub-int v1, v3, v4
   0004:mul-int/2addr v0, v1
   0005:return v0


Java字節碼分析：8個命令 8個字節，至于怎么壓棧進棧就不詳細講了
Dalvik字節碼分析：4條命令完成操作
代碼指令減少，速度更快。
2、Dalvik虛擬機如何執行程序的

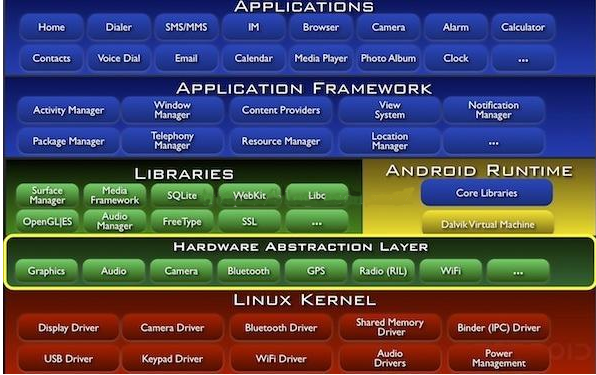

Android系統有Linux內核、函數庫、Android運行時、應用程序框架和應用層組成。Dalvik虛擬機屬于Android運行時環境


Android系統啟動加載完成內核后，第一個執行的是init進程，init進程首要做的是設備初始化工作，然后讀取inic.rc文件并啟動系統中的重要的外部程序Zygote
Zygote是所有進程的孵化器，它啟動會初始化Dalvik虛擬機，然后啟動system_server并進入Zygote模式，通過socket等候命令，當執行一個Android應用程序時，system_server
進程通過socket方式發送命令給Zygote,Zygote收到命令后通過fork自身創建一個Dalvik虛擬機的實例來執行應用程序的入口函數，這樣程序啟動完成，流程圖如下

Zygote提供3種創建進程的方法
1、fork(),創建一個Zygote進程
2、forkAndSpecialize()創建一個非Zygote進程
3、forSystemServer()創建一個系統服務進程
Zygote可以再fork()出其他進程，非Zygote進程不可以fork其它進程，而系統服務進程在終止后它的子進程也必須終止
當進程fork()成功之后，執行的工作就交給Dalvik虛擬機，Dalvik虛擬機首先通過loadClassfromDex()函數完成類的裝載工作，每個類成功解析后會擁有一個classObject
類型的數據結構存儲在運行時環境中，虛擬機使用gDvm.loadedClasses全局哈希表來存儲與查詢所有裝載進來的類，然后字節碼驗證器是有那個dvmVerifyCodeFlow()函數對裝入的daim進行
校驗，然后虛擬機調用FindClass()函數查找并裝載main方法類，隨后調用dvmInterpret（）函數初始化解釋器并執行字節碼流，過程如下


3、Dalvik虛擬機JIT（既時編譯）


JIT（既時編譯）,又為動態編譯，是一種通過運行時將字節碼編譯為機器貓的技術，讓程序執行更快Android2.2以上
JIT包含2兩字節碼編譯方式
1、method方式：以函數或方法為單位進行編譯
2、trace方式：以trace為單位進行編譯
trace方式解釋：函數的有些路徑在實際運行過程中很少被執行的，這部分代碼為“冷路徑”，而執行比較頻繁的路徑為“熱路徑”傳統的method方式會編譯整個方法的代碼，這
會在“冷路徑”上浪費很多編譯世家，消耗內存，trace方式能快速獲取“熱路徑”，更短時間和內存編譯代碼。
