匯編語言之寄存器（內存訪問）

1、內存中字的存儲

2、ds和【address】

CPU要讀寫一個內存單元的時候，必須先給出這個內存單元的地址，在8086CPU中，內存地址由段地址和偏移地址組成，

其中，段地址存放在段寄存器DS中，DS稱作數據段寄存器。

如果我們要將內存地址為14A70的內存單元中的數據送入AL中，可以用如下的程序段進行：

Mov bx，1000H    ;把段地址1000H送入bx中。

mov ds，bx        ;把bx中的數值送入ds中。

Mov al，[4a70]     ;把段地址為1000H，偏移地址位4a70H的內存單元中的數據送入al中。

[address]表示一個內存單元，內存單元中的address表示偏移地址，它的中文翻譯就是地址的意思。

內存單元[address]，我們可以知道它的地址是多少，但它的數值是多少，我們并不知道。
3、mov指令

傳送指令mov可以完成以下4種傳送：

1：將數據直接送入寄存器。    如：mov ax，1230H。

2：將一個寄存器中的數據送入另一個寄存器。    如：mov ax，bx

3：將一個內存單元中的數據送入一個寄存器。    如：mov ax，[27b0]

4：將一個寄存器中的數據送入內存單元中。    如：mov [607c]，bx

注意：不能直接用數據送給段寄存器，如：mov ds，1230H 是錯誤的，必須要用一個寄存器來進行中轉。比如：

Mov bx，1230H

Mov ds，bx

這樣就行了。為什么8086CPU不支持將數據直接送入段寄存器呢？這屬于8086CPU硬件設計的問題，我們只要知道這一

點就行了。
4、add和sub指令

Mov指令有兩個操作對象，add和sub同樣有兩個操作對象。

Add為加法指令，格式：add 操作對象1，操作對象2。功能：兩數相加，并把結果保存到操作對象1中。

Add有以下幾種形式：

Add 寄存器，數據    如：add ax, 8

Add 寄存器，寄存器    如：add ax, bx

Add 寄存器，內存單元    如：add ax, [27a0]

Add 內存單元，寄存器    如：add [46e9], bx



Sub為減法指令，格式：sub 操作對象1，操作對象2。功能：兩數相減，即從操作對象1減去操作對象2，其結果保存到

操作對象1中。

Sub 也有以下幾種形式：

Sub 寄存器，數據    如：sub ax, 9

Sub 寄存器，寄存器    如：sub ax, bx

Sub 寄存器，內存單元    如：sub ax, [b027]

Sub 內存單元，寄存器    如：sub [8601], bx
5、數據段

前面講過（參見2.7節），對于8086PC機，在編程時，可以根據需要，將一組內存單元定義為一個段。我們可以將一組長度

為N（N≤64KB）、地址連續、起始地址為16的倍數的內存單元當作專門存儲數據的內存空間，從而定義了一個數據段。

比如：用123B0H~123B9H這段內存空間來存放數據，我們就可以認為123B0H~123B9H這段內存是一個數據段，長度

為10個字節。

如何訪問數據段中的數據呢？首先用DS存放數據段的段地址，然后用相關的指令訪問數據段中的內存單元。

比如，將123B0H~123B9H的內存單元定義為數據段，現在要累加這個數據段中的前3個單元中的數據，代碼如下：

Mov ax, 123BH

Mov ds, ax    ;將123BH送入ds中，作為數據段的段地址。

Mov al, 0      ;用al存放累加結果，先把a(bǔ)l中的數據清零。

Add al, [0]     ;將數據段第一個單元（偏移地址為0）中的數值加到al中。

Add al, [1]     ;將數據段第二個單元（偏移地址為1）中的數據加到al中。

Add al, [2]     ;將數據段第三個單元（偏移地址為2）中的數據加到al中。



在1.5節中，我們說過，在內存中指令和數據沒有任何區別，都是二進制信息，CPU在工作的時候，把有的信息看作指令，

把有的信息看作數據，那么CPU在什么時候把它看作指令？在什么時候把它看作數據呢？在2.5節中我們回答了第一個問題，現

在可以回答第二個問題了。

答：只要把這一段內存單元的段地址放到DS中，在用mov、add、sub等訪問內存單元的指令時，CPU就會將這些內存單

元看作數據來訪問。
6、棧

棧是一種具有特殊的訪問方式的存儲空間，它的特殊性就在于：最后進入這個空間的數據最先出去?？梢杂靡粋€(gè)盒子和3本書

來描述棧的這種操作方式。

入棧：把A放入棧中，再把B放入棧中，然后再把C放入棧中。就形成了A、B、C

出棧：先出棧頂C，然后是B，然后A，

特點：先進后出

入棧和出棧。入棧就是將一個新的元素放到棧頂，出棧就是從棧

頂取出一個元素。棧頂?shù)脑乜偸亲詈笕霔?，需要出棧時又最先被從棧中取出，棧的這種操作規則被稱為L(zhǎng)IFO（last in first out,

后進先出）


7、cpu提供的棧機制

現今的CPU中都有棧的設計。8086CPU提供的入棧和出棧指令，最基本的兩個是push（入棧）和pop（出棧）。比如：

Push ax 表示將寄存器ax中的數據送入棧中，pop ax 表示從棧頂取出數據送入ax。8086CPU的入棧和出棧操作都是以字為

單位進行的。

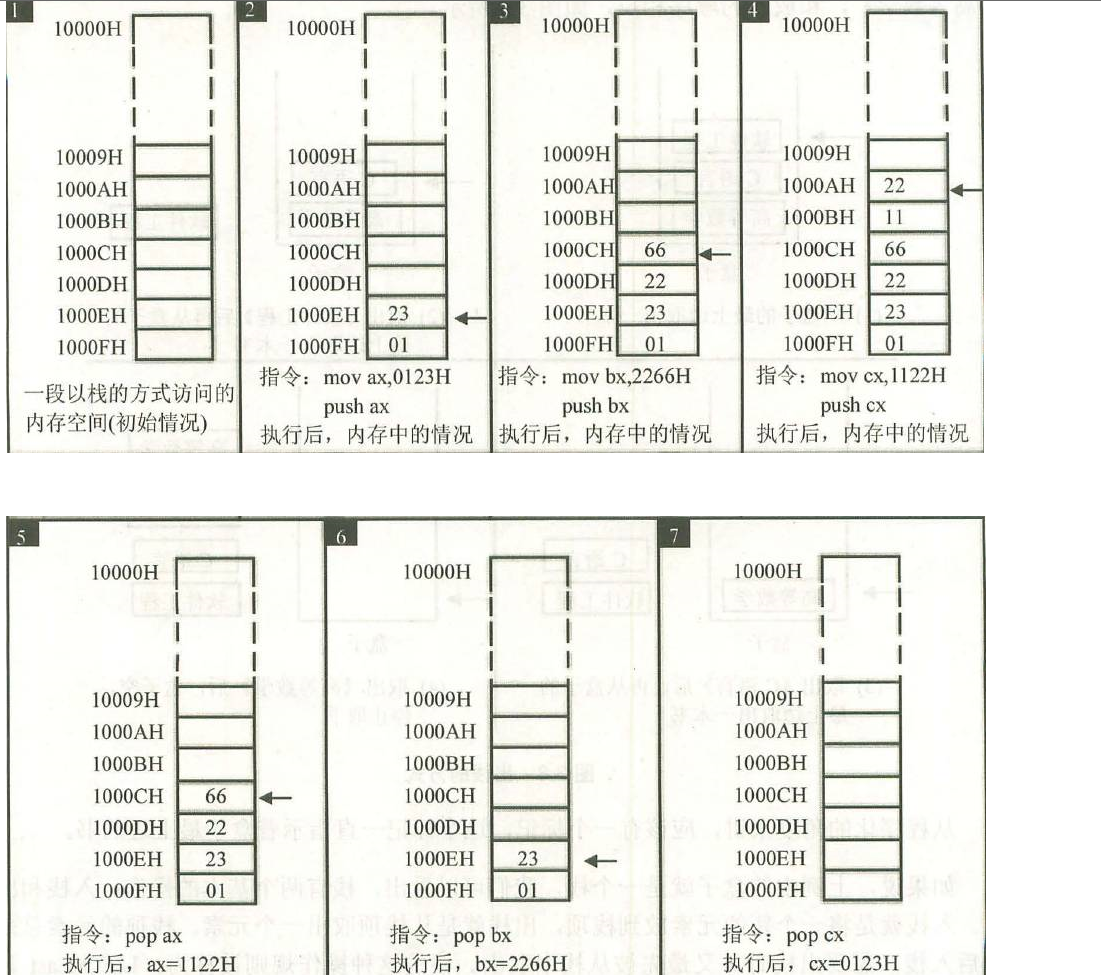

下面兩張圖描述了push和pop指令的執行過程。

上面兩張圖指令的執行過程，寫成代碼如下：

Mov ax, 123H

Push ax

Mov bx, 2266H

Push bx

Mov cx, 1122H

Push cx

Pop ax

Pop bx

Pop cx

注意：字型數據用兩個內存單元存放，高地址單元存放高8位，低地址單元存放低8位。

看了上面兩張圖后，現在提出兩個問題。問題1：我們將10000H~1000FH這段內存當作棧來使用，CPU是如何知道這段空

間是棧？關于這個問題將在3.10節解答。

問題2：push ax等入棧指令執行時，要將寄存器中的數據放入當前棧頂單元的上方，成為新的棧頂元素；pop ax等指令執

行時，要從棧頂單元取出數據送入寄存器中。顯然，push、pop在執行的時候，CPU必須要知道哪個單元是棧頂單元，可是，如

何知道？

答：8086CPU中，有兩個寄存器，堆棧段寄存器SS，堆棧指針寄存器SP，棧頂?shù)亩蔚刂反娣旁赟S中，偏移地址存放在

SP中，任意時刻，SS:SP指向棧頂元素，push和pop指令在執行時，CPU從SS和SP中得到棧頂單元的地址。

現在，我們可以完整地描述push和pop指令的功能了，例如：push ax。push ax的執行，由以下兩步完成：

1. SP=SP－2，SS:SP指向當前棧頂前面的單元，以當前棧頂前面的單元為新的棧頂。

2. 將ax中的數據送入SS:SP指向的內存單元處，SS:SP此時指向新棧頂。

下圖描述了push ax的執行過程。

將10000H~1000FH這段空間當作棧段，SS=1000H，?？臻g大小為16字節，棧最底部的字單元地址為1000:000E，任

意時刻，SS:SP指向棧頂，當棧中只有一個元素的時候，SS=1000H，SP=000EH，棧為空，就相當于棧中唯一的元素出棧后，

SP=SP＋2，原來為000EH，加2后SP=0010H，所以，當棧為空的時候，SS=1000H，SP=0010H。

換一個角度看，任意時刻，SS:SP指向棧頂元素，當棧為空的時候棧中沒有元素，也就不存在棧頂元素，所以SS:SP只能指

向棧的最底部單元下面的單元，該單元的偏移地址為棧最底部的字單元的偏移地址＋2，棧最底部字單元的地址為1000:000E，

所以，棧空時，SP=0010H。

接下來，我們描述pop指令的功能，例如：pop ax。Pop ax的執行過程和push ax剛好相反，由以下兩步完成：

1. 將SS:SP指向的內存單元處的數據送入ax中。

2. SP=SP＋2，SS:SP指向當前棧頂下面的單元，以當前棧頂下面的單元為新的棧頂。

下圖描述了pop ax的執行過程。

注意：上圖中，出棧后，SS:SP指向新的棧頂1000EH，pop操作前的棧頂元素，1000CH處的數據2266H依然存在，但

是，它已不在棧中，當再次執行push等入棧指令后，SS:SP移至1000CH，并在里面寫入新的數據，將它覆蓋。
8、push指令 pop指令

Push和pop指令的格式有如下兩種形式：

第一種形式：push 寄存器    ;將一個寄存器中的數據入棧。

            Pop 寄存器    ;出棧，用一個寄存器接收出棧的數據。

這一種形式，它們可以在棧和寄存器之間傳送數據。

注意：上面的寄存器可以是段寄存器，比如，可以是：push ds、pop ds。

第二種形式：push 內存單元    ;將一個內存單元中的字型數據入棧（注意，棧操作都是以字為單位）。

            Pop 內存單元    ;出棧，用一個內存字單元接收出棧的數據。

比如：mov ax, 1000H

      Mov ds, ax    ;將內存單元的段地址放在DS中。

      Push [2a38]    ;將內存單元[2a38]中的字型數據入棧。

      Pop [2a3a]    ;出棧，出棧的數據送入內存單元[2a3a]。

這一種形式，它們可以在棧和內存單元之間傳送數據。

指令執行時，CPU要知道內存單元的地址，可以在push、pop指令中給出內存單元的偏移地址，段地址在指令執行時，CPU

從DS中取得。

Push和pop實質上是一種內存?zhèn)魉椭噶?，與mov指令不同的是，push和pop指令訪問的?？臻g的地址不是在指令中給出

的，而是由SS:SP指出的。同時，push和pop指令還要改變SP中數值。Mov指令只需一步操作，就是傳送，而執行push、

Pop指令需要兩步操作，執行push時，先改變SP，后向SS:SP處傳送；執行pop時，先讀取SS:SP處的數據，后改變SP。
9 、 棧段

前面講過（參見2.7節），對于8086PC機，在編程時，可以根據需要，將一組內存單元定義為一個段。我們可以將長度為N

（N≤64KB）的一組地址連續、起始地址為16的倍數的內存單元，當作?？臻g來用，從而定義了一個棧段。

比如，我們將10010H~1001FH這段內存空間當作棧來用，以棧的方式進行訪問，這段空間就可以認為是一個棧段，大小為

16個字節。

如何使得如push、pop等棧操作指令訪問我們定義的棧段呢？那就是要將SS:SP指向我們定義的棧段。

現在我們來回答3.8節中的第一個問題。答：只要這段內存單元被SS:SP指向，那么，CPU就會把這段空間當作棧來使用。
