5000字6圖 | 一篇文章幫你理解大數據列式存儲(干貨收藏)

什么是列式存儲
所謂行式存儲，指存儲結構化數據時，在底層的存儲介質上，數據是以行的方式來組織的，即存儲完一條記錄的所有字段，再存儲下一條數據的所以字段，以此類推；
所謂列式存儲，指存儲結構化數據時，在底層的存儲介質上，數據是以列的方式來組織的，即存儲完若干條記錄的首個字段后，再存儲這些記錄的第二個字段，然后是這些記錄的第三個字段，以此類推，當這些記錄的所有字段存儲完畢后，再按照這種方式，組織存儲下一批若干條記錄的所有字段；
比如需要存儲以下記錄：

              姓名    年齡    工資
              小張    18    10000
              小王    19    11000
              小李    20    12000
              小趙    21    13000
              小周    22    14000
              小吳    23    15000
              小鄭    24    16000
              小楊    25    17000
這行存儲格式，底層是這樣組織的：（示意圖）









而列存儲格式，底層是這樣組織的：（示意圖）






說明：

以上只是示意圖，實際存儲時，往往還會存儲一些元數據，比如校驗信息，統計信息等等；（列式存儲往往會存儲更多的元數據信息，以便于檢索/查詢/統計等）
行存儲與列存儲，存儲的都是結構化數據；（非結構化數據，就無所謂行和列了）
行存儲和列存儲，描述的是底層存儲介質上，數據的組織形式，而存儲介質可以是磁盤，也可以是內存；存儲介質的上次建筑，可以是文件系統，也可以是對象存儲；
很多數據庫，在底層即支持行存儲，也支持列存儲，這兩者有時是同時混合使用的；（比如 oracle12c，就引入了對 In-Memory Column Store 的支持；再比如 TiDB, 底層同時支持行存儲引擎 TiKV 和 列存儲引擎 TiFlash);
深入了解列式存儲 - 以 Parquet 為例
說到當下最流行的開源列式存儲引擎，就非 apache parquet 莫屬了。

絕大多數計算引擎，比如 apache spark/presto/impala/flink， 都將 parquet 作為首選的列示存儲引擎;
orc 是 apache hive 社區推出的，另一款開源列示存儲引擎；
apache hive 在早期只支持 orc 列示存儲的基礎上，又?jǐn)U展了對 parquet 的支持；
有鑒于此，我們有必要以 parquet 為例，來深入了解下列式存儲。

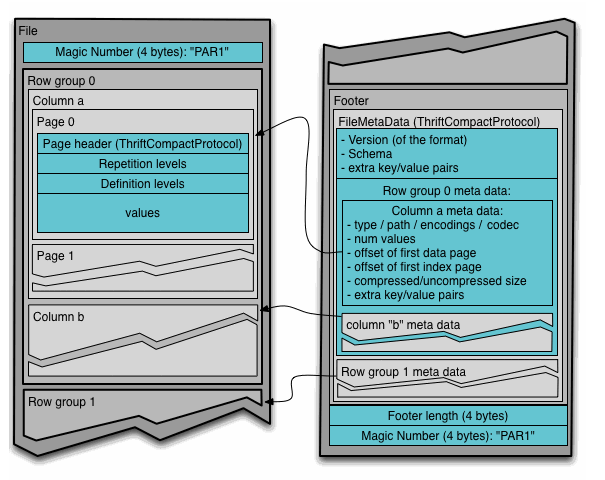

以下是 parquet 底層，數據的組織格式：



相關術語解釋如下：

Block (hdfs block): 指 hdfs 文件系統的 block，parquet 是在 hdfs 文件之上的數據組織格式；（當然現在很多對象存儲系統，比如 S3，也支持 parquet 存儲格式）；
File: 指 hdfs 文件，使用 parquet 格式時，每個 hdfs 文件底層必須包括 parquet 元數據 - 事實上該文件底層可以不包含數據，但必須包含元數據；（當然現在很多對象存儲系統，比如 S3，也支持 parquet 存儲格式）；
Row group: 文件底層的所有數據，在邏輯上被水平切割，每個 row group 存儲的都是一份這些被水平切割后的數據。（row group 是對數據的水平切分比如上圖中，就顯示了 row group 0 和 row group1 兩個 row group）；
Column chunk: 每個 row group 底層都包含一系列 column chunk，每個colum 都有一個對應的 column chunk；（數據有多少列，水平切割的每個 row group底層，就有多少個 column chunk）；






Page: Column chunks 被進一步切分為若干個 page 頁，page 是壓縮和編碼的最小單位；（比如上如，row group0 的 Column a，就顯示了兩個 page: page a 和 page b）;
概括如下：

每個文件由一個或多個 row group 構成，每個 row group 包含了多個 column chunk （column chunk 和 column 是 一一對應的），Column chunks 包含了一個或多個 page;
MR 等計算作業，其并行操作的單位是 File/Row Group；
IO 的單位是 Column chunk；
編碼和壓縮的單位是 Page；
行式存儲與列式存儲的優劣勢都有哪些
通過上述對底層數據組織格式的對比，不難發現，行存儲有以下特點：

行存儲將每條數據的所有列連續存儲在一起，一條記錄接著一條記錄；
行存儲中數據寫入的成本較低，適合數據有頻繁更新的場景；
通過使用索引，能大幅提高行存儲的數據查詢速度；
行存儲是傳統的數據組織形式，更適合傳統的 OLTP 系統；（OLTP 數據庫表的設計強調范式，底層一般有多張有關聯關系的窄表）
而列存儲有以下特點：

列存儲將多行記錄的列連續存儲在一起，一列接著一列；
由于連續存儲在一起的列的數據類型都一樣，所以數據壓縮率更高，更省存儲空間；
列存儲中數據查詢的成本較低，特別適合分析時只查詢部分列的場景，因?yàn)椴恍枰獟呙?讀取不需要查詢的列；
列存儲由于數據更新成本較高，一般適合讀多寫少的場景；（但是不代表不能更新?。?br>列存儲是新型數據組織形式，更適合 OLAP 分析型系統；（OLAP數據庫表的設計強調反范式，底層一般是星型模式的若干張事實表和維度表，傾向使用大寬表）
列式存儲與數據質量
各廠各司在其數據倉庫或數據湖泊的數據規范部分，大都強調要盡可能地使用列式存儲格式，而盡可能不要使用行式存儲格式。

究其原因，一方面是列式存儲相比行式存儲，其壓縮率更高讀寫效率更快；另一方面是因?yàn)?，相比行式存儲，列式存儲的?shù)據質量更高！

之所以說列式存儲能提高數據質量，更準確地說，是有些行式存儲會降低數據質量，比如 csv/tsv 等 TextFile。

比如，以我們熟悉的 HIVE 為例，一個常見的 DDL 語句如下：

CREATE TABLE student_text_test(
   id double,
   name string,
   sex double,
   age double,
   class double,
   address string)
   ROW FORMAT DELIMITED FIELDS TERMINATED BY ',' LINES TERMINATED BY '\n'
 STORED AS TEXTFILE;
大家可以看到，TextFile 的 DDL 語句中，需要通過 xx terminated by xx 來指定列分隔符和行分隔符（列分隔符默認是'\001',行分隔符默認是'\n'）;
而上游rdbms表中某些字段，可能會包含特殊字符比如換行符，此時就可能會跟上述textfile 表的 DDL 語句中指定的列分隔符或分隔符沖突；
后續通過數據同步工具比如 sqoop/datax/spark sql 等同步上游數據到 hive中 textfile 格式的表時，同步作業可以執行成功；
但是后續再查詢該同步的 textfile 格式的表時，因?yàn)榇髷?shù)據schema on read 的特性，在讀數據時按就會按照 DDL 中指定的行和列分隔符來切割數據，此時就可能會因?yàn)樾蟹指舴斐蓴?shù)據切割混亂，從而查出大量 NULL 字段的錯亂數據；
不幸的是，上游 RDBMS 中的數據往往不受大數據部門管控，會出現各種各樣的奇怪?jǐn)?shù)據；
更不幸的是，目前hive的textfile只支持\n作為行分隔符(驗證了cdh6.3,也就是hive2.1)
所以，正是出于數據質量的原因，各廠各司在其數據倉庫或數據湖泊的數據規范部分，大都強調：

要盡可能地使用列式存儲格式比如orc/parquet，而盡可能不要使用行式存儲格式textfile；
數倉中各層，包括 ods/dwd/dws/ads ，以及業務臨時表與技術臨時表，都盡量不要使用textfile；
除非是選用的數據同步工具不支持orc/parquet(比如sqoop)，且此時也僅僅只能在 ods層的落地表中使用textfile, 后面 dws等各層需要切換使用列示存儲 orc/parquet；
必要時，對數據同步工具重新進行技術選型，比如拋棄不支持列式存儲的 sqoop, 而選用支持列式存儲的 spark sql/datax 等。
