抖音三面：硬件加速中的“層”和層疊上下文中的“層”，是一個東西嗎？


大家好，我是年年！這篇文章是關于瀏覽器渲染中“分層”與硬件加速的，我會講清 :

什么是硬件加速？
合成層的“層”與層疊上下文的“層”是一個東西嗎？
層爆炸、層壓縮是什么？
都說要減少回流、重繪，怎樣利用硬件加速做到？
頁面渲染的流程
首先來復習一下一個老八股：頁面渲染的流程， 簡單來說，初次渲染時會經過以下幾步

構建DOM樹；
樣式計算；
布局定位；
圖層分層；
圖層繪制；
合成顯示；
在CSS屬性改變時，重渲染會分為“回流”、“重繪”和“直接合成”三種情況，分別對應從“布局定位”/“圖層繪制”/“合成顯示”開始，再走一遍上面的流程。

元素的CSS具體發生什么改變，則決定屬于上面哪種情況：

回流（又叫重排）：元素位置、大小發生變化導致其他節點聯動，需要重新計算布局；
重繪：修改了一些不影響布局的屬性，比如顏色；
直接合成：合成層的transform、opacity修改，只需要將多個圖層再次合并，而后生成位圖，最終展示到屏幕上；
渲染中的層
上面提到了渲染過程中會發生“圖層分層”。瀏覽器中的層分為兩種：“渲染層”和“合成層（也叫復合層）”。很多文章中還會提到一個概念叫“圖形層”，其實可以把它當作合成層看待。為了降低理解成本，本文全部使用“渲染層”和“合成層”這兩個名詞描述。

開發者工具中的Layers
先直觀的感受一下“層”，打開瀏覽器開發者工具的layers:


可以看到AB元素都在最底下的圖層中，元素C是單獨的一層，元素D又是一層。

<style>
  body{
    margin:0;
    padding:0;
  }
  .box {
    width: 100px;
    height: 100px;
    background: rgba(240, 163, 163, 0.4);
    border: 1px solid pink;
    border-radius: 10px;
    text-align: center;
  }
  #a {
  }
  #b {
    position: absolute;
    top:0;
    left: 80;
    z-index: 2;
  }
  #c {
    position: absolute;
    top:0;

    left: 160;
    z-index: 3;
    transform: translateZ(0);
  }
  #d {
    position: absolute;
    top:0;

    left: 240;
    z-index: 4;
  }
  .description {
    font-size: 10px;
  }
</style>

<div id="a" class="box">A</div>
<div id="b" class="box">
  B
  <div class="description">z-index:2</div>
</div>
<div id="c" class="box">
  C
  <div class="description">z-index:3</div>
  <div class="description">transform: translateZ(0)</div>
</div>
<div id="d" class="box">
  D
  <div class="description">z-index:4</div>
</div>
之前說過，瀏覽器中的層分兩種，渲染層和合成層，在這里看到的全部都是合成層。那么，怎樣生成一個渲染層，又怎樣才能形成一個合成層呢？

渲染層
渲染層的概念跟“層疊上下文”密切相關，之前也寫過一篇文章，可以看這里。簡單來說，擁有z-index屬性的定位元素會生成一個層疊上下文，一個生成層疊上下文的元素就生成了一個渲染層。

還是沿用上面的例子，BCD三個元素都是擁有z-index屬性的定位元素（絕對定位），所以他們?nèi)齻€都形成了一個渲染層，加上document根元素形成的，一共是四個渲染層。（再強調一下，在開發者工具中看不到渲染層。）

形成渲染層的條件也就是形成層疊上下文的條件，有這幾種情況：

document 元素
擁有z-index屬性的定位元素（position: relative|fixed|sticky|absolute）
彈性布局的子項（父元素display:flex|inline-flex)，并且z-index不是auto時
opacity非1的元素
transform非none的元素
filter非none的元素
will-change = opacity | transform | filter
此外需要剪裁的元素也會形成一個渲染層，也就是overflow不是visible的元素






合成層
在開發者工具中看到的不是渲染層，而是下面要講的合成層，只有一些特殊的渲染層才會被提升為合成層，通常來說有這些情況：

transform:3D變換：translate3d，translateZ；
will-change:opacity | transform | filter
對 opacity | transform | fliter 應用了過渡和動畫（transition/animation）
video、canvas、iframe
可以看出，上面這些條件屬于生成渲染層的“加強版”，也就是說形成合成層的條件要更苛刻。

還是用開頭的例子，C元素就是命中條件1，使用了3D變換transform: translateZ(0)，于是被提升到一個單獨的合成層。

但是D元素沒有命中上面任何一條規則，卻也是一個單獨的合成層。因為還有一種情況——隱式合成。

隱式合成
當出現一個合成層后，層級順序高于它的堆疊元素就會發生隱式合成。

我們給C、D元素設置層級，z-index分別是3和4；又在C元素上使用3D變換，提升成了合成層。此時，層級高于它的D元素就發生了隱式合成，也變成了一個合成層。

隱式合成出現的根本原是，元素發生了堆疊，瀏覽器為了保證最后的展示效果，不得不把層級順序更高的元素拎出來蓋在已有合成層上面。

層爆炸與層壓縮
這是我在項目中實際遇到的一個問題：一個頁面在低端機器上滾動時非?？D，排查了很久，最后發現原因就在于隱式合成帶來的層爆炸。

隱式合成產生了很多預期外的合成層——頁面中所有 z-index 高于它的節點全部被提升，這些合成層都是相當消耗內存和GPU的。所以帶給我們的啟示是給合成層一個大的z-index值，避免出現隱式合成。

還好瀏覽器逐漸進行了優化，也就是層壓縮機制——多個渲染層同一個合成層重疊時，會自動將他們壓縮到一起，避免“層爆炸”帶來的損耗。

硬件加速
上面講了這么多，在實際開發中有什么用呢？或者說，瀏覽器為什么要分層呢？答案是硬件加速。聽起來很厲害，其實不過是給HTML元素加上某些CSS屬性，比如3D變換，將其提升成一個合成層，獨立渲染。

之所以叫硬件加速，就是因為合成層會交給GPU（顯卡）去處理，在硬件層面上開外掛，比在主線程（CPU）上效率更高，。

就像在ipad上畫畫一樣，畫手都是在不同的圖層繪制線稿、上色，這樣才方便后期修改，不至于牽一發而動全身。提升成合成層的元素發生回流、重繪都只影響這一層，渲染效率得到提升。

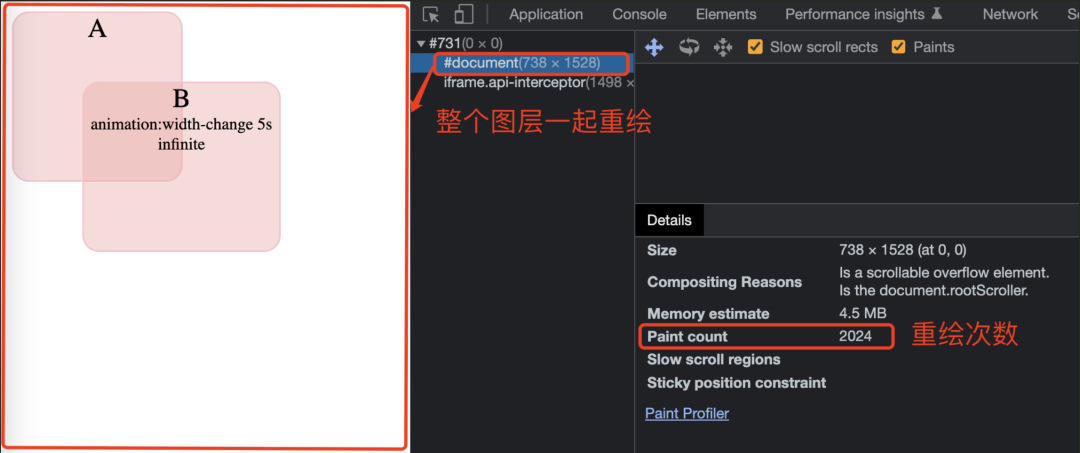

來看一個例子，使用animation改變B元素的寬度，通過開發者工具Layers中的“paint count”的可以看到頁面繪制次數會一直在增加，能直觀感受到頁面發生了“重繪”。


可以注意到，重繪是發生在整個圖層#document上的，也就是整個頁面都要重繪。

<style>
  .box {
    width: 100px;
    height: 100px;
    background: rgba(240, 163, 163, 0.4);
    border: 1px solid pink;
    border-radius: 10px;
    text-align: center;
  }
  #a {
  }
  #b {
    position: absolute;
    top: 50;
    left: 50;
    z-index: 2;
    animation: width-change 5s infinite;
  }
  @keyframes width-change {
    0% {
      width: 80px;
    }
    100% {
      width: 120px;
    }
  }

  .description {
    font-size: 10px;
  }
</style>

<div id="a" class="box">A</div>
<div id="b" class="box">
  B
  <div class="description">animation:width-change</div>
</div>
給B元素加上will-change:transform開啟硬件加速，讓他提升成一個合成層。


會發現重繪只發生在這個圖層上，#document圖層的繪制次數不會一直增加了。

<style>
  .box {
    width: 100px;
    height: 100px;
    background: rgba(240, 163, 163, 0.4);
    border: 1px solid pink;
    border-radius: 10px;
    text-align: center;
  }
  #a {
  }
  #b {
    position: absolute;
    top: 50;
    left: 50;
    z-index: 2;
    animation: width-change 5s infinite;
    will-change: transform;
  }
  @keyframes width-change {
    0% {
      width: 80px;
    }
    100% {
      width: 120px;
    }
  }

  .description {
    font-size: 10px;
  }
</style>

<div id="a" class="box">A</div>
<div id="b" class="box">
  B
  <div class="description">animation:width-change</div>
</div>

這就是硬件加速的意義：我們在講到性能優化時，經常會說減少回流、重繪，如果能直接避免當然是最好，但如果實在沒法避免，可以使用硬件加速，讓這個元素單獨回流、重繪，減少繪制的面積。

有得必有失，開啟硬件加速后的合成層會交給GPU處理，當圖層過多時，將會占用大量內存，尤其在移動端會造成卡頓，讓優化適得其反。正確使用硬件加速就是在渲染效率和性能損耗之間找到一個平衡點，讓頁面渲染迅速不白屏，又流暢絲滑。






優化渲染性能
上面講到了，利用硬件加速，可以把需要重排/重繪的元素單獨拎出來，減少繪制的面積，除此之外，提升渲染性能還有這幾個常見的方法：

避免重排/重繪，直接進行合成，合成層的transform 和 opacity的修改都是直接進入合成階段的；比如可以使用transform:translate代替left/top修改元素的位置；使用transform:scale代替寬度、高度的修改；
注意隱式合成，給合成層一個較大的z-index值，雖然大部分瀏覽器已經實現了層壓縮的能力，但是依舊有無法處理的情況，最好的辦法就是一開始就避免層爆炸；
減小合成層占用的內存，合成層的最大問題就是占用內存較多，而內存的占用和元素的尺寸是成正比的，如果要實現一個100X100的元素，可以給寬高都設置為10px，再使用transform:scale(10)放大10倍，這樣占用的內存只有直接設置的1/100；
結語
回到開頭的幾個問題，答案不難在文中找到：

硬件加速并不是前端專有的東西，它是一個很寬泛的計算機概念——把軟件的工作交給特定的硬件，更高效的完成某項任務。對于前端來說，就是使用特定的CSS屬性，把元素提升成合成層，交給GPU處理；
合成層中的“層”可以被認為是真正物理上的層，瀏覽器把它獨立出來，單獨拿給GPU處理，而層疊上下文的“層”則是指渲染層，更像是一個概念上的層，一個合成層可以包含多個渲染層；
層爆炸指的是大量元素意料之外被提升成合成層，即隱式合成；層壓縮是瀏覽器對隱式合成的優化，chrome在94版本中做到比較完善了；
使用transform、opacity取代傳統屬性來實現一些動畫，并把他們提升到一個單獨的合成層，能跳過布局計算和重新繪制，直接合成，能避免不必要的回流、重繪；
