教你用 three.js 寫一個炫酷的3D登陸頁面
一、前言：
Three.js官方文檔：
https://threejs.org/
該篇文章用到的主要技術：vue3、three.js

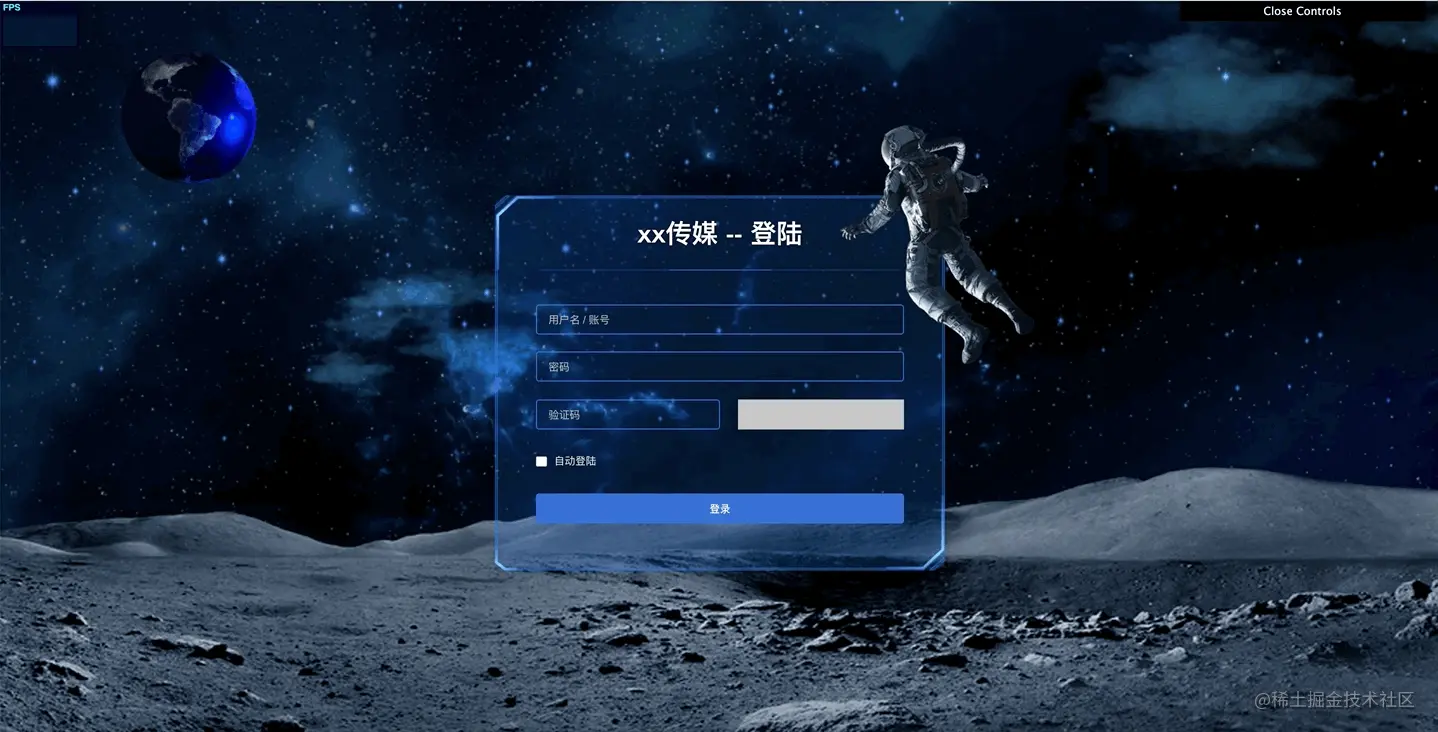

我們先看看成品效果：
高清大圖預覽（會有些慢）：
座機小圖預覽：
廢話不多說，直接進入正題
二、Three.js的基礎知識
想象一下，在一個虛擬的3D世界中都需要什么？首先，要有一個立體的空間，其次是有光源，最重要的是要有一雙眼睛。下面我們就看看在three.js中如何創建一個3D世界吧！
創建一個場景
設置光源
創建相機，設置相機位置和相機鏡頭的朝向
創建3D渲染器，使用渲染器把創建的場景渲染出來
此時，你就通過three.js創建出了一個可視化的3D頁面，很簡單是吧！
關于場景
你可以為場景添加背景顏色，或創建一個盒模型（球體、立方體），給盒模型的內部貼上圖片，再把相機放在這個盒模型內部以達到模擬場景的效果。盒模型的方式多用于360度全景，比如房屋vr展示
【登陸頁面】創建場景的例子：
const scene = new THREE.Scene()
// 在場景中添加霧的效果，F(xiàn)og參數分別代表‘霧的顏色’、‘開始霧化的視線距離’、剛好霧化至看不見的視線距離’
scene.fog = new THREE.Fog(0x000000, 0, 10000)
// 盒模型的深度
const depth = 1400
// 在場景中添加一個圓球盒模型
// 1.創建一個立方體
const geometry = new THREE.BoxGeometry(1000, 800, depth)
// 2.加載紋理
const texture = new THREE.TextureLoader().load('bg.png')
// 3.創建網格材質（原料）
const material = new THREE.MeshBasicMaterial({map: texture, side: THREE.BackSide})
// 4.生成網格
const mesh = new THREE.Mesh(geometry, material)
// 5.把網格放入場景中
scene.add(mesh)
關于光源
為場景設置光源的顏色、強度，同時還可以設置光源的類型（環境光、點光源、平行光等）、光源所在的位置
【登陸頁面】創建光源的例子：
// 1.創建環境光
const ambientLight = new THREE.AmbientLight(0xffffff, 1)
// 2.創建點光源，位于場景右下角
const light_rightBottom = new THREE.PointLight(0x0655fd, 5, 0)
light_rightBottom.position.set(0, 100, -200)
// 3.把光源放入場景中
scene.add(light_rightBottom)
scene.add(ambientLight)
關于相機（重要）
很重要的一步，相機就是你的眼睛。這里還會著重說明一下使用透視相機時可能會遇到的問題，我們最常用到的相機就是正交相機和透視相機了。

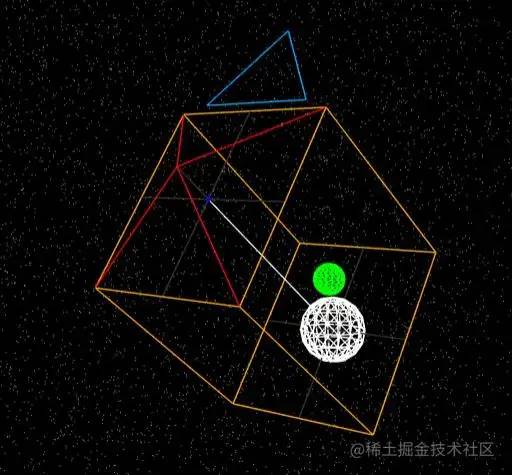

正交相機：無論物體距離相機距離遠或者近，在最終渲染的圖片中物體的大小都保持不變。用于渲染2D場景或者UI元素是非常有用的。如圖：
圖注解：
圖中紅色三角錐體是視野的大小
紅色錐體連著的第一個面是攝像機能看到的最近位置
從該面通過白色輔助線延伸過去的面是攝像機能看到的最遠的位置

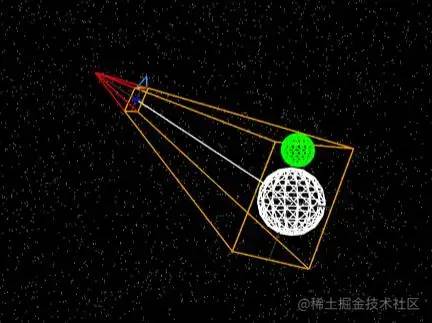

透視相機：被用來模擬人眼所看到的景象。它是3D場景的渲染中使用得最普遍的投影模式。如圖：
我們?cè)谑褂猛敢曄鄼C(jī)時，可能會遇到這種情況：邊緣處的物體會產生一定程度上的形變，原因是：透視相機是魚眼效果，如果視域越大，邊緣變形越大。為了避免邊緣變形，可以將fov角度設置小一些，距離拉遠一些
關于透視相機的幾個參數，new THREE.PerspectiveCamera(fov, width / height, near, far)
fov（field of view） — 攝像機視錐體垂直視野角度
aspect（width / height） — 攝像機視錐體長寬比
near — 攝像機視錐體近端面
far — 攝像機視錐體遠端面
/**
* 為了避免邊緣變形，這里將fov角度設置小一些，距離拉遠一些
* 固定視域角度，求需要多少距離才能滿足完整的視野畫面
* 15度等于(Math.PI / 12)
*/
const container = document.getElementById('login-three-container')
const width = container.clientWidth
const height = container.clientHeight
const fov = 15
const distance = width / 2 / Math.tan(Math.PI / 12)
const zAxisNumber = Math.floor(distance - depth / 2)
const camera = new THREE.PerspectiveCamera(fov, width / height, 1, 30000)
camera.position.set(0, 0, zAxisNumber)
const cameraTarget = new THREE.Vector3(0, 0, 0)
camera.lookAt(cameraTarget)
關于渲染器
用WebGL[1]渲染出你精心制作的場景。它會創建一個canvas進行渲染
【登陸頁面】創建渲染器的例子：
// 獲取容器dom
const container = document.getElementById('login-three-container')
// 創建webgl渲染器實例
const renderer = new THREE.WebGLRenderer({ antialias: true, alpha: true })
// 設置渲染器畫布的大小
renderer.setSize(width, height)
// 把畫布實例放入容器中
container.appendChild(renderer.domElement)
// 渲染器渲染場景
renderer.render(scene, camera)
需要注意，這樣創建出來的場景并沒有動效，原因是這次渲染的僅僅只是這一幀的畫面。為了讓場景中的物體能動起來，我們需要使用requestAnimationFrame，所以我們可以寫一個loop函數
//動畫刷新
const loopAnimate = () => {
requestAnimationFrame(loopAnimate)
scene.rotateY(0.001)
renderer.render(scene, camera)
}
loopAnimate()
三、完善效果
創建一個左上角的地球
// 加載紋理
const texture = THREE.TextureLoader().load('earth_bg.png')
// 創建網格材質
const material = new THREE.MeshPhongMaterial({map: texture, blendDstAlpha: 1})
// 創建幾何球體
const sphereGeometry = new THREE.SphereGeometry(50, 64, 32)
// 生成網格
const sphere = new THREE.Mesh(sphereGeometry, material)
// 為了單獨操作球體的運動效果，我們把球體放到一個組中
const Sphere_Group = new THREE.Group()
const Sphere_Group.add(sphere)
// 設置該組（球體）在空間坐標中的位置
const Sphere_Group.position.x = -400
const Sphere_Group.position.y = 200
const Sphere_Group.position.z = -200
// 加入場景
scene.add(Sphere_Group)
// 使球能夠自轉，需要在loopAnimate中加上
Sphere_Group.rotateY(0.001)
使地球自轉
// 渲染星球的自轉
const renderSphereRotate = () => {
if (sphere) {
Sphere_Group.rotateY(0.001)
}
}
// 使球能夠自轉，需要在loopAnimate中加上
const loopAnimate = () => {
requestAnimationFrame(loopAnimate)
renderSphereRotate()
renderer.render(scene, camera)
}
創建星星
// 初始化星星
const initSceneStar = (initZposition: number): any => {
const geometry = new THREE.BufferGeometry()
const vertices: number[] = []
const pointsGeometry: any[] = []
const textureLoader = new THREE.TextureLoader()
const sprite1 = textureLoader.load('starflake1.png')
const sprite2 = textureLoader.load('starflake2.png')
parameters = [
[[0.6, 100, 0.75], sprite1, 50],
[[0, 0, 1], sprite2, 20]
]
// 初始化500個節點
for (let i = 0; i < 500; i++) {
/**
* const x: number = Math.random() * 2 * width - width
* 等價
* THREE.MathUtils.randFloatSpread(width)
* _.random使用的是lodash庫中的生成隨機數
*/
const x: number = THREE.MathUtils.randFloatSpread(width)
const y: number = _.random(0, height / 2)
const z: number = _.random(-depth / 2, zAxisNumber)
vertices.push(x, y, z)
}
geometry.setAttribute('position', new THREE.Float32BufferAttribute(vertices, 3))
// 創建2種不同的材質的節點（500 * 2）
for (let i = 0; i < parameters.length; i++) {
const color = parameters[i][0]
const sprite = parameters[i][1]
const size = parameters[i][2]
materials[i] = new THREE.PointsMaterial({
size,
map: sprite,
blending: THREE.AdditiveBlending,
depthTest: true,
transparent: true
})
materials[i].color.setHSL(color[0], color[1], color[2])
const particles = new THREE.Points(geometry, materials[i])
particles.rotation.x = Math.random() * 0.2 - 0.15
particles.rotation.z = Math.random() * 0.2 - 0.15
particles.rotation.y = Math.random() * 0.2 - 0.15
particles.position.setZ(initZposition)
pointsGeometry.push(particles)
scene.add(particles)
}
return pointsGeometry
}
const particles_init_position = -zAxisNumber - depth / 2
let zprogress = particles_init_position
let zprogress_second = particles_init_position * 2
const particles_first = initSceneStar(particles_init_position)
const particles_second = initSceneStar(zprogress_second)
使星星運動
// 渲染星星的運動
const renderStarMove = () => {
const time = Date.now() * 0.00005
zprogress += 1
zprogress_second += 1
if (zprogress >= zAxisNumber + depth / 2) {
zprogress = particles_init_position
} else {
particles_first.forEach((item) => {
item.position.setZ(zprogress)
})
}
if (zprogress_second >= zAxisNumber + depth / 2) {
zprogress_second = particles_init_position
} else {
particles_second.forEach((item) => {
item.position.setZ(zprogress_second)
})
}
for (let i = 0; i < materials.length; i++) {
const color = parameters[i][0]
const h = ((360 * (color[0] + time)) % 360) / 360
materials[i].color.setHSL(color[0], color[1], parseFloat(h.toFixed(2)))
}
}
星星的運動效果，實際就是沿著z軸從遠處不斷朝著相機位置移動，直到移出相機的位置時回到起點，不斷重復這個操作。我們使用上帝視角，從x軸的左側看去。
創建云以及運動軌跡
// 創建曲線路徑
const route = [
new THREE.Vector3(-width / 10, 0, -depth / 2),
new THREE.Vector3(-width / 4, height / 8, 0),
new THREE.Vector3(-width / 4, 0, zAxisNumber)
]
const curve = new THREE.CatmullRomCurve3(route, false)
const tubeGeometry = new THREE.TubeGeometry(curve, 100, 2, 50, false)
const tubeMaterial = new THREE.MeshBasicMaterial({
opacity: 0,
transparent: true
})
const tube = new THREE.Mesh(tubeGeometry, tubeMaterial)
// 把創建好的路徑加入場景中
scene.add(tube)
// 創建平面幾何
const clondGeometry = new THREE.PlaneGeometry(500, 200)
const textureLoader = new THREE.TextureLoader()
const cloudTexture = textureLoader.load('cloud.png')
const clondMaterial = new THREE.MeshBasicMaterial({
map: cloudTexture,
blending: THREE.AdditiveBlending,
depthTest: false,
transparent: true
})
const cloud = new THREE.Mesh(clondGeometry, clondMaterial)
// 將云加入場景中
scene.add(cloud)
現在有了云和曲線路徑，我們需要將二者結合，讓云按著路徑進行運動
使云運動
let cloudProgress = 0
let scaleSpeed = 0.0006
let maxScale = 1
let startScale = 0
// 初始化云的運動函數
const cloudMove = () => {
if (startScale < maxScale) {
startScale += scaleSpeed
cloud.scale.setScalar(startScale)
}
if (cloudProgress > 1) {
cloudProgress = 0
startScale = 0
} else {
cloudProgress += speed
if (cloudParameter.curve) {
const point = curve.getPoint(cloudProgress)
if (point && point.x) {
cloud.position.set(point.x, point.y, point.z)
}
}
}
}
完成three.js有關效果
最后，把cloudMove函數放入loopAnimate函數中即可實現云的運動。至此，該登錄頁所有與three.js有關的部分都介紹完了。剩下的月球地面、登錄框、宇航員都是通過定位和層級設置以及css3動畫實現的，這里就不進行深入的討論了。
上面的每個部分的代碼在連貫性并不完整，并且同登錄頁的完整代碼也有些許出入。上面更多是為了介紹每個部分的實現方式。完整代碼，我放在github上了，每行注釋幾乎都打上了，希望能給你入坑three.js帶來一些幫助，地址：https://github.com/Yanzengyong/threejs-login-view
本文來自作者KDDA_
https://juejin.cn/post/7020571868314730532
四、結語
之前用react+three.js寫過一個3D可視化的知識圖譜，如果這篇對大家有幫助并且反響好的話，后續我會寫一篇如何使用three.js創建一個3D知識圖譜。
最后，我認為3D可視化的精髓其實在于設計，有好的素材、好的建模，能讓你的頁面效果瞬間提升N倍
