前端入門ArcGIS教程（一）

一、前言
本文基于ArcGIS官方文檔：

https://developers.arcgis.com/javascript/latest/api-reference/

    在開始講解ArcGIS內容前，廣東靚仔從官網找來了幾張Demo效果圖，給小伙伴們一個直觀的了解。
3D效果圖:


2D效果圖：



建筑效果圖：



關于ArcGIS的內容，廣東靚仔后續會持續分享這個主題的內容。
這篇文章先給大家來個初步認識
二、使用場景
   ArcGIS 包括地圖、場景和應用程序，允許整個組織探究、了解和測量地理數據。
1、在地圖中查看數據
ArcGIS 中查找到的交互式地圖可用于探究、可視化和了解 2D 中組織的數據。彈出窗口、圖例、過濾器和透明度等數據查看工具可用于重點查看對您重要的數據。
2、在場景中查看數據
將內置場景查看器與桌面 Web 瀏覽器一同使用，以瀏覽符號化的地理空間內容。場景可包括允許在直觀的交互式 3D 環境中顯示和分析地理信息的 2D 和 3D 圖層、樣式和配置的集合。
3、執行分析
地圖可用于查找模式、評估趨勢和制定決策。但是僅通過查看地圖，許多模式和關系往往并不清晰。分析工具可用于量化數據模式和關系并將結果以地圖、表格和圖表的形式顯示出來。通過地圖查看器中提供的分析工具，您可以使用包括可視分析在內的多種途徑來解決問題并制定重要決策。
4、編輯地圖中的要素
采集數據、可視化時間、測量和查看坐標、獲取方向
三、ArcGIS安裝
    一、安裝ArcGIS License Manager
溫馨提示

ArcGIS 10.X系列軟件的安裝過程大同小異，大致的安裝步驟均為

安裝License加補丁

安裝Desktop然后加補丁

安裝中文語言

大家可以按照這個思路去安裝，如果安裝失敗：關閉防火墻、徹底關閉Windows Defender，重啟。

另外，軟件正常安裝成功之后，運行的時候可能會遇到殺毒軟件提示刪除補丁文件的情況，此時一定要添加信任，將補丁文件列入殺毒軟件信任列表，否則可能會遇到打不開的情況。

1、解壓安裝包ArcGIS_Desktop_102_134924.iso
2、打開ESRI.exe，點擊ArcGIS License Manager中的Setup，如下圖所示：



3、點擊NEXT、NEXT、AGREE

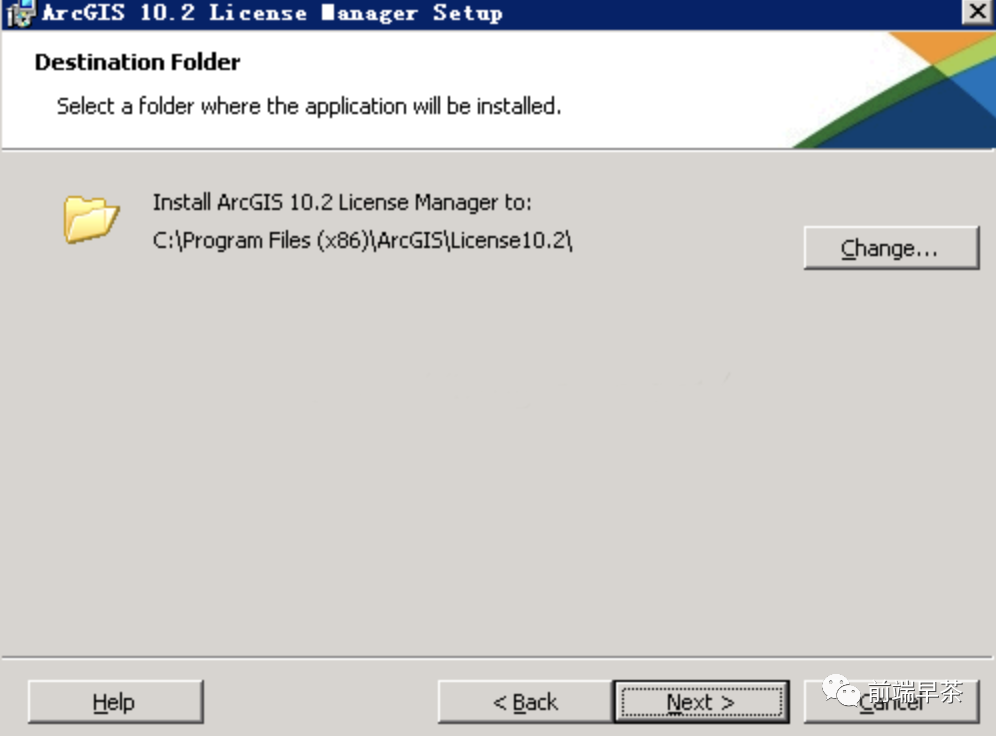

4、選擇安裝路徑，這里默認即可（當然也可以自己定義安裝路徑，不要出現中文路徑，否則會出現wanming），點擊Next。



5、點擊Install、點擊Finish
6、點擊Stop，再點擊OK。
Tips: 如果不點擊Stop，那么服務會一直運行，這樣會導致后面拷貝補丁文件的時候，無法正常拷貝。


7、在軟件安裝包下找到Crack文件夾，將里的兩個文件（ARGIS.exe和service.txt）拷貝到ArcGIS License Manager的安裝目錄的C:\Program Files (x86)\ArcGIS\License10.2\bin下（也可以將整個bin文件夾拷貝過去，跟安裝路徑下已有的bin文件夾合并），注意如果前面改了安裝路徑，要對應自己的路徑，提示已經存在，選擇復制和替換。


8、開始→所有程序→ArcGIS→License Manager→License Server Administrator。
9、依次點擊：?jiǎn)?dòng)→重新讀取→確定。



二、安裝ArcGIS for Desktop
1、點擊ESRI.exe中ArcGIS for Desktop中的Setup。


2、點擊NEXT、AGREE

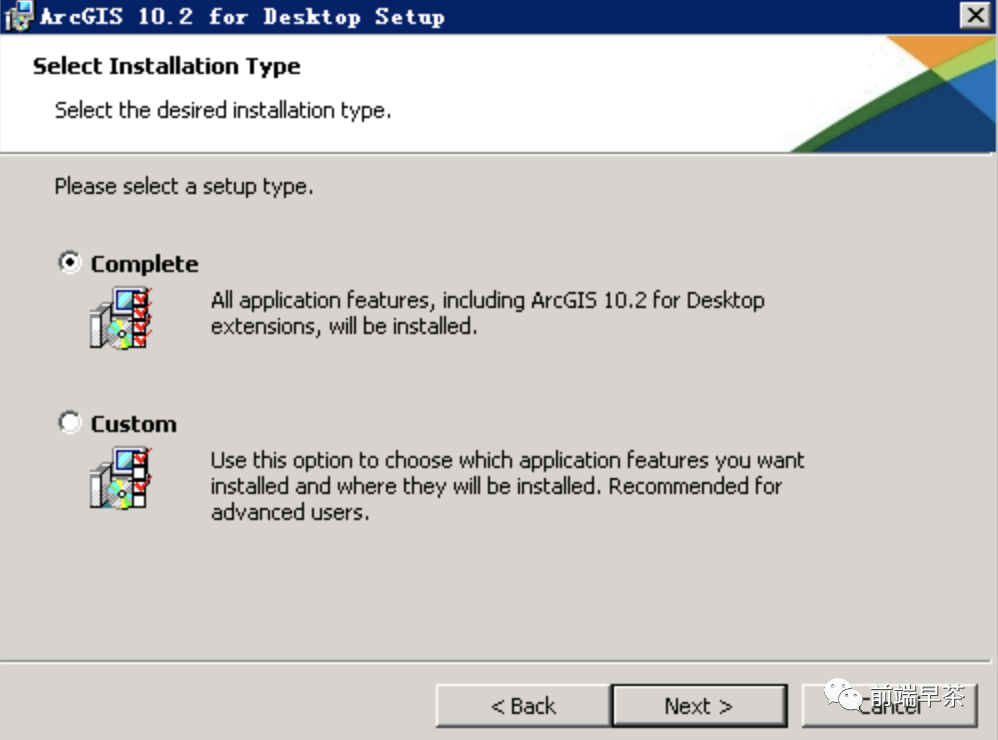

3、選擇完整安裝Complete


4、這里可以選擇默認安裝路徑，點擊Next
5、python安裝路徑，默認，Next
6、點擊Finish
7、在產品中選擇Advanced（ArcInfo）Concurrent Use，將License Manager改為localhost，點擊OK。


8、點擊OK，完成安裝。
9、如果有需要可以自行安裝中文包
操作：開始菜單→所有程序→ArcGIS→ArcGIS Administrator，如下所示，點擊“高級”。
四、2D demo分享
1.參考 ArcGIS API for JavaScript

1、設置一個類似于以下示例的基本 HTML 文檔：

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8" />
    <meta name="viewport" content="initial-scale=1, maximum-scale=1, user-scalable=no" />
    <title>Intro to MapView - Create a 2D map</title>
  </head>
</html>
在<head>標簽內，使用<script>和<link>標簽引用 ArcGIS API for JavaScript ：

<link rel="stylesheet" />
<script src="https://js.arcgis.com/4.21/"></script>
該<script>標簽從 CDN 加載 ArcGIS API for JavaScript。當 API 新版本發布時，更新版本號以匹配新發布的版本。

該<link>標簽引用main.css包含特定于 Esri 小部件和組件的樣式的樣式表。

2. 加載模塊
使用第二個<script>標簽從 API 加載特定模塊。使用以下代碼段中的語法加載以下模塊：

esri/Map - 加載特定于創建地圖的代碼

esri/views/MapView - 加載允許以 2D 方式查看地圖的代碼

<script>
  require([ "esri/Map", "esri/views/MapView" ], (Map, MapView) => {
    // Code to create the map and view will go here
  });
</script>
在構建簡單頁面或進行試驗時，將 JavaScript 放入腳本標記中很有用，但不適用于較大的應用程序。在構建更大的應用程序時，所有 JavaScript 都應該在單獨的.js文件中。

全局require()函數用于加載 API 的AMD模塊。要了解有關 API 不同模塊的更多信息，請?jiān)L問工具指南簡介頁面。

3. 創建地圖
使用 來創建新地圖Map，它是對從esri/Map模塊加載的 Map 類的引用。我們可以basemap通過將對象傳遞給 Map 構造函數來指定地圖屬性，例如。

require(["esri/Map", "esri/views/MapView"], (Map, MapView) => {
  const map = new Map({
    basemap: "topo-vector"
  });
});
其他底圖選項包括：satellite、hybrid、

gray-vector、dark-gray-vector、

oceans、streets-vector、osm、

national-geographic、

streets-night-vector。

通過修改沙箱中的basemap選項來使用備用底圖。查看Map 類以獲取有關其他地圖選項的更多詳細信息。

4. 創建二維視圖
查看在 HTML 文件中充當容器的參考節點，允許用戶查看 HTML 頁面內的地圖。MapView通過將對象傳遞給其構造函數來創建一個新對象并設置其屬性：

require(["esri/Map", "esri/views/MapView"], (Map, MapView) => {
  const map = new Map({
    basemap: "topo-vector"
  });

  const view = new MapView({
    container: "viewDiv", // Reference to the DOM node that will contain the view
    map: map // References the map object created in step 3
  });
});
在這個片段中，我們將container屬性設置為將保存地圖的 DOM 節點的名稱，在這種情況下，我們使用元素的id屬性<div>。該map屬性引用了我們?cè)谏弦徊街袆?chuàng)建的地圖對象。請參閱MapView 文檔，可以在視圖上設置的其他屬性，包括center和zoom，可用于定義視圖的初始范圍。

5.定義頁面內容
現在創建地圖和視圖所需的 JavaScript 已完成！下一步是添加相關的 HTML 以查看地圖。對于這個例子，HTML 非常簡單：添加一個<body>標簽，它定義了在瀏覽器中可見的內容，以及<div>將在其中創建視圖的主體內的單個元素。

<body>
  <div id="viewDiv"></div>
</body>
該<div>有一個id“viewDiv”的匹配id傳遞到MapView類的container構造函數屬性。

6. 設計頁面
使用<style>.css 文件中的標簽設置頁面內容的樣式<head>。要使地圖填滿瀏覽器窗口，請?jiān)陧?yè)面的 中添加以下 CSS <style>：

<style>
  html,
  body,
  #viewDiv {
    padding: 0;
    margin: 0;
    height: 100%;
    width: 100%;
  }
</style>
如果現在已經使用 ArcGIS API for JavaScript 4.0 在 2D 中構建了我們的第一個 Web 應用程序！最終 HTML 代碼應如下所示：

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8" />
    <meta name="viewport" content="initial-scale=1, maximum-scale=1, user-scalable=no" />
    <title>Intro to MapView - Create a 2D map</title>
    <style>
      html,
      body,
      #viewDiv {
        padding: 0;
        margin: 0;
        height: 100%;
        width: 100%;
      }
    </style>
    <link rel="stylesheet" />
    <script src="https://js.arcgis.com/4.21/"></script>
    <script>
      require(["esri/Map", "esri/views/MapView"], (Map, MapView) => {
        const map = new Map({
          basemap: "topo-vector"
        });
        const view = new MapView({
          container: "viewDiv", // Reference to the view div created in step 5
          map: map, // Reference to the map object created before the view
          zoom: 4, // Sets zoom level based on level of detail (LOD)
          center: [15, 65] // Sets center point of view using longitude,latitude
        });
      });
    </script>
  </head>
  <body>
    <div id="viewDiv"></div>
  </body>
</html>
五、3D demo分享
1.參考 ArcGIS API for JavaScript

1.1、首先，設置一個類似于以下示例的基本 HTML 文檔

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8" />
    <meta name="viewport" content="initial-scale=1, maximum-scale=1, user-scalable=no" />
    <title>廣東靚仔實現2D demo</title>
  </head>
</html>
1.2、在<head>標簽內，使用<script>和<link>標簽引用 ArcGIS API for JavaScript ：

<link rel="stylesheet" />
<script src="https://js.arcgis.com/4.21/"></script>
該<script>標簽從 CDN 加載 ArcGIS API for JavaScript。當 API 新版本發布時，更新版本號以匹配新發布的版本。


該<link>標簽引用main.css包含特定于 Esri 小部件和組件的樣式的樣式表。

2. 加載模塊

使用第二個<script>標簽從 API 加載特定模塊。使用以下代碼段中的語法加載以下模塊：


esri/Map - 加載特定于創建地圖的代碼

esri/views/SceneView - 加載允許以 3D 方式查看地圖的代碼

<script>
  require([ "esri/Map", "esri/views/SceneView" ], (Map, SceneView) => {
    // Code to create the map and view will go here
  });
</script>
在構建簡單頁面或進行試驗時，將 JavaScript 放入腳本標記中很有用，但不適用于較大的應用程序。在構建更大的應用程序時，所有 JavaScript 都應該在單獨的.js文件中。

全局require()函數用于加載 API 的AMD模塊。要了解有關 API 不同模塊的更多信息，請?jiān)L問工具指南簡介頁面。

3. 創建地圖
使用 來創建新地圖Map，它是對從esri/Map模塊加載的 Map 類的引用。我們可以basemap通過將對象傳遞給 Map 構造函數來指定地圖屬性，例如和 'ground。

require(["esri/Map", "esri/views/SceneView"], (Map, SceneView) => {
  const map = new Map({
    basemap: "topo-vector",
    ground: "world-elevation"
  });
});
其他底圖選項包括：satellite、hybrid、

gray-vector、dark-gray-vector、

oceans、streets-vector、osm、

national-geographic、

streets-night-vector。

通過修改沙箱中的basemap選項來使用備用底圖。查看Map 類以獲取有關其他地圖選項的更多詳細信息。

'Map' 的 'ground' 屬性指定地圖的表面屬性。僅在將地圖添加到 3D SceneView 時才相關。字符串“world-elevation”指定使用 World Elevation Service 的地面實例。

4. 創建 3D 視圖
查看在 HTML 文件中充當容器的參考節點，允許用戶查看 HTML 頁面內的地圖。SceneView通過將對象傳遞給其構造函數來創建一個新對象并設置其屬性：

require(["esri/Map", "esri/views/SceneView"], (Map, SceneView) => {
  const map = new Map({
    basemap: "topo-vector",
    ground: "world-elevation"
  });
  const view = new SceneView({
    container: "viewDiv", // Reference to the DOM node that will contain the view
    map: map // References the map object created in step 3
  });
});
在這個片段中，我們將container屬性設置為將保存地圖的 DOM 節點的名稱，在這種情況下，我們使用元素的id屬性<div>。該map屬性引用了我們?cè)谏弦徊街袆?chuàng)建的地圖對象。請參閱SceneView 文檔可以在視圖上設置的其他屬性，包括center和scale，可用于定義視圖的初始范圍。

5.定義頁面內容
現在創建地圖和視圖所需的 JavaScript 已完成！下一步是添加相關的 HTML 以查看地圖。對于這個例子，HTML 非常簡單：添加一個<body>標簽，它定義了在瀏覽器中可見的內容，以及<div>將在其中創建視圖的主體內的單個元素。

<body>
  <div id="viewDiv"></div>
</body>
該<div>有一個id“viewDiv”的匹配id傳遞給SceneView的container在constructor屬性。

6. 設計頁面
使用<style>.css 文件中的標簽設置頁面內容的樣式<head>。要使地圖填滿瀏覽器窗口，請?jiān)陧?yè)面的 中添加以下 CSS <style>：

<style>
  html,
  body,
  #viewDiv {
    padding: 0;
    margin: 0;
    height: 100%;
    width: 100%;
  }
</style>
我們現在已經使用 ArcGIS API for JavaScript 構建了我們的第一個 3D 網絡應用程序。最終 HTML 代碼應如下所示：

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8" />
    <meta name="viewport" content="initial-scale=1, maximum-scale=1, user-scalable=no" />
    <title>Intro to SceneView - Create a 3D map</title>
    <style>
      html,
      body,
      #viewDiv {
        padding: 0;
        margin: 0;
        height: 100%;
        width: 100%;
      }
    </style>
    <link rel="stylesheet" />
    <script src="https://js.arcgis.com/4.21/"></script>
    <script>
      require(["esri/Map", "esri/views/SceneView"], (Map, SceneView) => {
        const map = new Map({
          basemap: "topo-vector",
          ground: "world-elevation"
        });
        const view = new SceneView({
          container: "viewDiv", // Reference to the scene div created in step 5
          map: map, // Reference to the map object created before the scene
          scale: 50000000, // Sets the initial scale to 1:50,000,000
          center: [-101.17, 21.78] // Sets the center point of view with lon/lat
        });
      });
    </script>
  </head>
  <body>
    <div id="viewDiv"></div>
  </body>
</html>
六、總結
在我們閱讀完官方文檔后，我們一定會進行更深層次的學習，比如看下框架底層是如何運行的，以及源碼的閱讀。
    這里廣東靚仔給下一些小建議：
在看源碼前，我們先去官方文檔復習下框架設計理念、源碼分層設計
閱讀下框架官方開發人員寫的相關文章
借助框架的調用棧來進行源碼的閱讀，通過這個執行流程，我們就完整的對源碼進行了一個初步的了解
接下來再對源碼執行過程中涉及的所有函數邏輯梳理一遍
