gcview對gc文件的分析教程

gc垃圾回收可是個有優化空間的一個重要的工作，下面來介紹一個常用的gc文件分析工具，可以讓jvm調優可視化。老王還是遵循一貫作風，不廢話，直接開整！

想分析GC文件，首先要設置項目啟動時的gc日志的配置

java進程的啟動腳本如下

nohup java -jar -server -XX:+UseG1GC -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=/opt/project/log/dump/dump.hprof -XX:+PrintGCDetails -XX:+PrintGCTimeStamps -Xloggc:/opt/doc-mgr/log/dump/heap_trace.txt -Dspring.profiles.active=prod /opt/project/你的項目jar名字.jar > /dev/null 2>&1 &
這里使用的是G1垃圾回收器，做了個簡單的配置

項目啟動后，可以簡單做個項目的信息查看

jps獲取進程id


然后用 jmap 來看看具體的信息

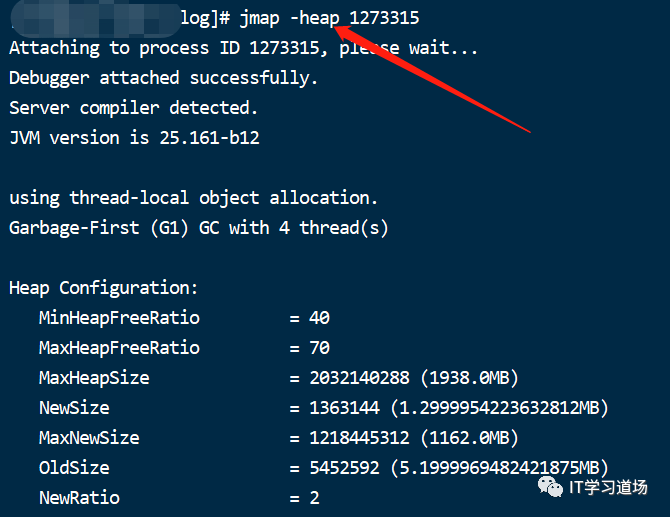

jmap -heap 1273315





可以看出我的項目還是很健康的，只是不直觀，還是需要用個可視化的工具進行分心下比較直觀

讓項目運行一段時間后，就會有g(shù)c文件生成，然后下載下來，用gcview來分析即可

gcview的下載和使用
gcview下載地址：https://github.com/chewiebug/GCViewer ，我這里下載的是 gcviewer-1.36.jar

在gcviewer-1.36.jar文件夾路徑下編寫一個啟動腳本來啟動這個jar，就會彈出操作界面

啟動腳本start.bat

java -jar gcviewer-1.36.jar
雙擊start.bat就可以啟動

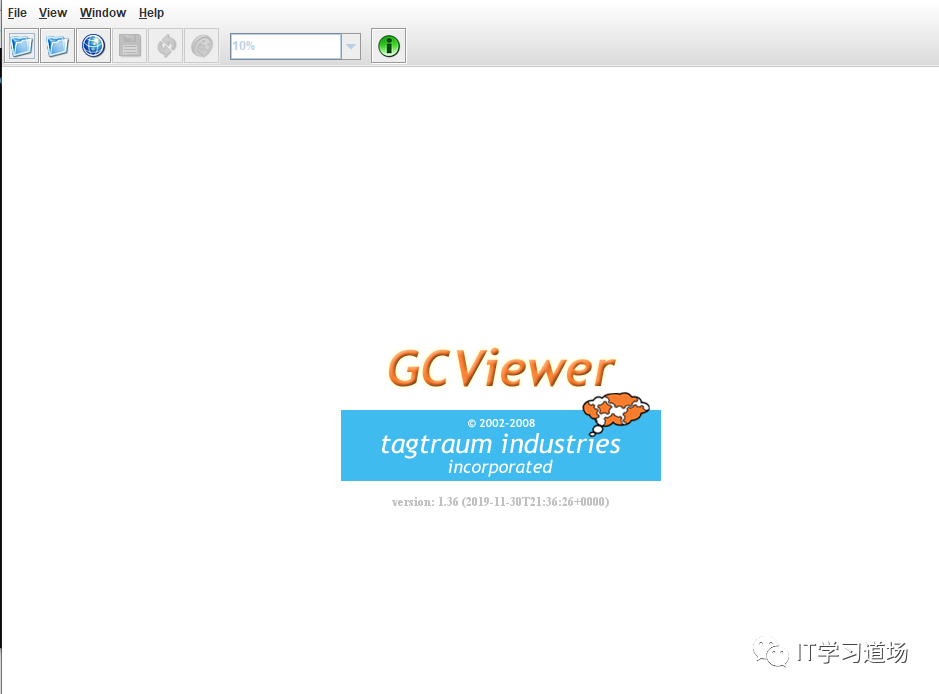

這就是啟動界面，然后把下載的gc日志拖拽到這個界面中即可

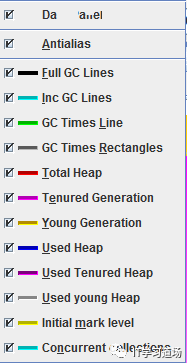

我們先了解一下各個顏色代表的含義：



下面是gcview的參數介紹和使用的說明，這里以一個大佬的分析數據來展開介紹，我這個項目沒什么人訪問，就沒什么看點

使用GCViewer調優GC
在對 GC 調優的過程中，我們不僅需要知道 GC 的原理，更重要的是要熟練使用各種監控和分析工具，具備 GC 調優的實戰能力。CMS 和 G1 是時下使用率比較高的兩款垃圾收集器，從 Java 9 開始，采用 G1 作為默認垃圾收集器，而 G1 的目標也是逐步取代 CMS。所以今天我們先來簡單回顧一下兩種垃圾收集器 CMS 和 G1 的區別，接著通過一個例子幫你提高 GC 調優的實戰能力。

CMS VS G1
CMS 收集器將 Java 堆分為年輕代（Young）或年老代（Old）。這主要是因為有研究表明，超過 90％的對象在第一次 GC 時就被回收掉，但是少數對象往往會存活較長的時間。

CMS 還將年輕代內存空間分為幸存者空間（Survivor）和伊甸園空間（Eden）。新的對象始終在 Eden 空間上創建。一旦一個對象在一次垃圾收集后還幸存，就會被移動到幸存者空間。當一個對象在多次垃圾收集之后還存活時，它會移動到年老代。這樣做的目的是在年輕代和年老代采用不同的收集算法，以達到較高的收集效率，比如在年輕代采用復制 - 整理算法，在年老代采用標記 - 清理算法。因此 CMS 將 Java 堆分成如下區域：



與 CMS 相比，G1 收集器有兩大特點：

G1 可以并發完成大部分 GC 的工作，這期間不會“Stop-The-World”。

G1 使用非連續空間，這使 G1 能夠有效地處理非常大的堆。此外，G1 可以同時收集年輕代和年老代。G1 并沒有將 Java 堆分成三個空間（Eden、Survivor 和 Old），而是將堆分成許多（通常是幾百個）非常小的區域。這些區域是固定大小的（默認情況下大約為 2MB）。每個區域都分配給一個空間。G1 收集器的 Java 堆如下圖所示：



圖上的 U 表示“未分配”區域。G1 將堆拆分成小的區域，一個最大的好處是可以做局部區域的垃圾回收，而不需要每次都回收整個區域比如年輕代和年老代，這樣回收的停頓時間會比較短。具體的收集過程是：
將所有存活的對象將從收集的區域復制到未分配的區域，比如收集的區域是 Eden 空間，把 Eden 中的存活對象復制到未分配區域，這個未分配區域就成了 Survivor 空間。理想情況下，如果一個區域全是垃圾（意味著一個存活的對象都沒有），則可以直接將該區域聲明為“未分配”。

為了優化收集時間，G1 總是優先選擇垃圾最多的區域，從而最大限度地減少后續分配和釋放堆空間所需的工作量。這也是 G1 收集器名字的由來——Garbage-First。






GC 調優原則
GC 是有代價的，因此我們調優的根本原則是每一次 GC 都回收盡可能多的對象，也就是減少無用功。因此我們在做具體調優的時候，針對 CMS 和 G1 兩種垃圾收集器，分別有一些相應的策略。

CMS收集器
對于 CMS 收集器來說，最重要的是合理地設置年輕代和年老代的大小。年輕代太小的話，會導致頻繁的 Minor GC，并且很有可能存活期短的對象也不能被回收，GC 的效率就不高。而年老代太小的話，容納不下從年輕代過來的新對象，會頻繁觸發單線程 Full GC，導致較長時間的 GC 暫停，影響 Web 應用的響應時間。

G1收集器
對于 G1 收集器來說，我不推薦直接設置年輕代的大小，這一點跟 CMS 收集器不一樣，這是因為 G1 收集器會根據算法動態決定年輕代和年老代的大小。因此對于 G1 收集器，我們需要關心的是 Java 堆的總大?。?Xmx）。

此外 G1 還有一個較關鍵的參數是-XX:MaxGCPauseMillis = n，這個參數是用來限制最大的 GC 暫停時間，目的是盡量不影響請求處理的響應時間。G1 將根據先前收集的信息以及檢測到的垃圾量，估計它可以立即收集的最大區域數量，從而盡量保證 GC 時間不會超出這個限制。因此 G1 相對來說更加“智能”，使用起來更加簡單。

內存調優實戰
下面我通過一個例子實戰一下 Java 堆設置得過小，導致頻繁的 GC，我們將通過 GC 日志分析工具來觀察 GC 活動并定位問題。

首先我們建立一個 Spring Boot 程序，作為我們的調優對象，代碼如下：

@RestController
public class GcTestController {

    private Queue<Greeting> objCache =  new ConcurrentLinkedDeque<>();

    @RequestMapping("/greeting")
    public Greeting greeting() {
        Greeting greeting = new Greeting("Hello World!");

        if (objCache.size() >= 200000) {
            objCache.clear();
        } else {
            objCache.add(greeting);
        }
        return greeting;
    }
}

@Data
@AllArgsConstructor
class Greeting {
   private String message;
}
上面的代碼就是創建了一個對象池，當對象池中的對象數到達 200000 時才清空一次，用來模擬年老代對象。

用下面的命令啟動測試程序：

java -Xmx32m -Xss256k -verbosegc -Xlog:gc*,gc+ref=debug,gc+heap=debug,gc+age=trace:file=gc-%p-%t.log:tags,uptime,time,level:filecount=2,filesize=100m -jar target/demo-0.0.1-SNAPSHOT.jar
我給程序設置的堆的大小為 32MB，目的是能讓我們看到 Full GC。除此之外，我還打開了 verbosegc 日志，請注意這里我使用的版本是 Java 12，默認的垃圾收集器是 G1。

2. 使用 JMeter 壓測工具向程序發送測試請求，訪問的路徑是/greeting。

3. 使用 GCViewer 工具打開 GC 日志，我們可以看到這樣的圖：



圖中上部的藍線表示已使用堆的大小，我們看到它周期的上下震蕩，這是我們的對象池要擴展到 200000 才會清空。

圖底部的綠線表示年輕代 GC 活動，從圖上看到當堆的使用率上去了，會觸發頻繁的 GC 活動。

圖中的豎線表示 Full GC，從圖上看到，伴隨著 Full GC，藍線會下降，這說明 Full GC 收集了年老代中的對象。

基于上面的分析，我們可以得出一個結論，那就是 Java 堆的大小不夠。我來解釋一下為什么得出這個結論：

GC 活動頻繁：年輕代 GC（綠色線）和年老代 GC（黑色線）都比較密集。這說明內存空間不夠，也就是 Java 堆的大小不夠。

Java 的堆中對象在 GC 之后能夠被回收，說明不是內存泄漏。
我們通過 GCViewer 還發現累計 GC 暫停時間有 55.57 秒，如下圖所示：



因此我們的解決方案是調大 Java 堆的大小，像下面這樣：

java -Xmx2048m -Xss256k -verbosegc -Xlog:gc*,gc+ref=debug,gc+heap=debug,gc+age=trace:file=gc-%p-%t.log:tags,uptime,time,level:filecount=2,filesize=100m -jar target/demo-0.0.1-SNAPSHOT.jar
生成的新的 GC log 分析圖如下：



你可以看到，沒有發生 Full GC，并且年輕代 GC 也沒有那么頻繁了，并且累計 GC 暫停時間只有 3.05 秒。



總結
對于 CMS 來說，我們要合理設置年輕代和年老代的大小。你可能會問該如何確定它們的大小呢？這是一個迭代的過程，可以先采用 JVM 的默認值，然后通過壓測分析 GC 日志。

如果我們看年輕代的內存使用率處在高位，導致頻繁的 Minor GC，而頻繁 GC 的效率又不高，說明對象沒那么快能被回收，這時年輕代可以適當調大一點。

如果我們看年老代的內存使用率處在高位，導致頻繁的 Full GC，這樣分兩種情況：如果每次 Full GC 后年老代的內存占用率沒有下來，可以懷疑是內存泄漏；如果 Full GC 后年老代的內存占用率下來了，說明不是內存泄漏，我們要考慮調大年老代。

對于 G1 收集器來說，我們可以適當調大 Java 堆，因為 G1 收集器采用了局部區域收集策略，單次垃圾收集的時間可控，可以管理較大的 Java 堆。
