iptables 防火墻（一）- 四表/五鏈、數據包匹配流程、編寫 iptables 規則

以下文章來源于杰哥的IT之旅 ，作者JackTian



1.Linux 防火墻基礎
Linux防火墻主要工作在網絡層，針對 TCP/IP 數據包實施過濾和限制，典型的包過濾防火墻，基于內核編碼實現，具有非常穩定的性能和高效率。

iptables：用來管理 Linux 防火墻的命令程序，位于/sbin/iptables目錄下，屬于用戶空間的防火墻管理體系。

netfilter：Linux 內核中實現包過濾防火墻的內部結構，一般不以程序或文件的形式存在，屬于內核空間的防火墻管理體系。

iptables 的作用：為包過濾機制的實現提供規則，通過各種不同的規則，來告訴netfilter對來自某些源以及前往某些目的或具有某些協議特征的數據包是如何進行處理的。

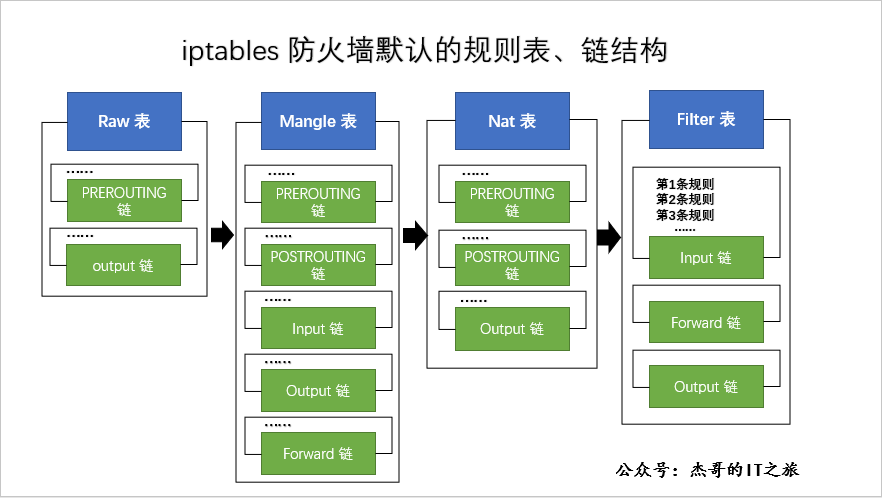

2.iptables 的表、鏈結構
每個規則表，其實就相當于一個內核空間的容器，按照規則集的不同用途進行劃分為默認的四個表，在每個規則表中包含不同的規則鏈，處理數據包的不同時機分為五種鏈，決定是否過濾或處理數據包的各種規則并按照先后順序存放在各規則鏈中。

規則的作用：對數據包進行過濾或處理；

鏈的作用：容納多種防火墻規則；



規則表
iptables管理著四個不同的規則表，分別由獨立的內核模塊實現。

filter 表：用來對數據包進行過濾，具體的規則要求決定如何處理一個數據包。

對應的內核模塊為：iptable_filter，其表內包括三個鏈：input、forward、output;

nat 表：nat 全稱：network address translation 網絡地址轉換，主要用來修改數據包的 IP 地址、端口號信息。

對應的內核模塊為：iptable_nat，其表內包括三個鏈：prerouting、postrouting、output;

mangle 表：主要用來修改數據包的服務類型，生存周期，為數據包設置標記，實現流量整形、策略路由等。

對應的內核模塊為：iptable_mangle，其表內包括五個鏈：prerouting、postrouting、input、output、forward;

raw 表：主要用來決定是否對數據包進行狀態跟蹤。

對應的內核模塊為：iptable_raw，其表內包括兩個鏈：output、prerouting;

規則鏈
input 鏈：當收到訪問防火墻本機地址的數據包時，將應用此鏈中的規則；

output 鏈：當防火墻本機向外發送數據包時，將應用此鏈中的規則；

forward 鏈：當收到需要通過防火中轉發給其他地址的數據包時，將應用此鏈中的規則；

prerouting 鏈：在對數據包做路由選擇之前，將應用此鏈中的規則；

postrouting 鏈：在對數據包做路由選擇之后，將應用此鏈中的規則；

input 鏈 和 output 鏈主要用在主機型防火墻，是針對服務器本機進行保護的防火墻；
forward 鏈、prerouting 鏈、postrouting 鏈主要用在網絡型防火墻，是針對公司內網與 Internet 之間進行安全控制。
3.數據包過濾的匹配流程


規則表之間的順序
當數據包到達防火墻時，如果對應的鏈內有規則存在，將按照順序依次從raw 表→mangle 表→nat 表→filter 表。

規則鏈之間的順序
入數據流向：如果是外邊的數據包到達防火墻后，要先通過postrouting 鏈：對數據包做路由選擇之后，將應用此鏈中的規則，然后將進行路由選擇，確認數據包的目標地址是否是防火墻本機，結合內核傳送給input鏈做處理，確認通過之后，便可以交給服務器端來進行響應。

轉發數據流向：如果是外邊的數據包到達防火墻后，要先通過postrouting 鏈做相關處理，隨后進行路由選擇，數據包的目標地址是任何其他地址的話，則將通過內核傳給forward來進行處理是否需要通過或直接丟棄，最后將交給postrouting 鏈來查看是否有需要修改的數據包信息來進行處理。

出數據流向：出流量，其實就是防火墻本機向外的地址發送數據包，首先被output 鏈處理，然后選擇路由，然后在postrouting 鏈查看是否修改數據包的信息來進行處理。

規則鏈內部各條防火墻規則之間的順序
數據包經過每條規則鏈時，將按照第一條規則、第二條規則……的順序進行匹配和處理。

鏈內的過濾原則
將按照從匹配到停止的方式，如找到一條匹配的規則，將不再執行本鏈中后續的其他規則；

如果對比整個鏈也找不到與數據包相匹配的規則時，將按照該規則鏈的默認策略進行處理；

4.編寫防火墻規則
iptables 的基本語法命令格式
iptables [-t 表名] 管理選項 [鏈名] [匹配條件] [-j 控制類型]
表名、鏈名：指定iptables命令所操作的表和鏈，未指定表名時將默認使用filter表；

管理選項：表示iptables規則的操作方式，比如：插入、增加、刪除、查看等；

匹配條件：指定要處理的數據包的特征，不符合指定條件的數據包不在處理；

控制類型：指數據包的處理方式，比如：允許、拒絕、丟棄等；

iptables 防火墻最常用的控制類型
accept：允許數據包；

drop：丟棄數據包，且不給任何回應信息；

reject：拒絕數據包，必要時會給數據發送端一個響應信息；

log：在/var/log/messages文件中記錄日志信息，然后將數據包傳遞給下一個地址；

iptables 防火墻的最常用基本操作
iptables 命令的常用管理選項

-A:在指定鏈的末尾添加一條新的規則
-D:刪除指定鏈中的某一條規則，可刪除指定序號或具體內容
-I:在指定鏈中插入一條新規則，未指定序號時默認作為第一條規則
-R:修改、替換指定鏈中的某一條規則，可指定規則序號或具體內容
-L:列出指定鏈中所有的規則，未指定鏈名，則列出表中的所有鏈
-F:清空指定鏈中所有的規則，未指定鏈名，則清空表中的所有鏈
-P:設置指定鏈的默認策略
-n:使用數字形式顯示輸出結果
-v:查看規則列表時顯示詳細的信息
-h:查看命令幫助信息
--line-numbers:查看規則列表時，同時顯示規則在鏈中的順序好
添加新的規則
添加新的防火墻規則時，可使用管理選項-A：用來追加規則-l：用來插入規則；

在filter 表 INPUT 鏈的末尾添加一條規則，可使用-p協議名來做匹配條件；

# iptables -t filter -A INPUT -p tcp -j ACCEPT
使用管理選項-I，允許同時制定添加規則的順序號，未指定序號時默認作為第一條規則；

添加兩條規則分別位于filter表的第一條、第二條，將使用默認的filter表；

# iptables -I INPUT -p udp -j ACCEPT
# iptables -I INPUT 2 -p icmp -j ACCEPT
查看規則列表
查看防火墻規則時，需使用管理選項-L并結合--line-numbers選項顯示各條規則在鏈內的順序號；

查看filter 表 INPUT 鏈中的所有規則，并顯示規則序號；

# iptables -L INPUT --line-numbers
Chain INPUT (policy ACCEPT)
num  target     prot opt source               destination
1    ACCEPT     udp  --  anywhere             anywhere
2    ACCEPT     icmp --  anywhere             anywhere
3    ACCEPT     all  --  anywhere             anywhere            state RELATED,ESTABLISHED
4    ACCEPT     icmp --  anywhere             anywhere
5    ACCEPT     all  --  anywhere             anywhere
6    ACCEPT     tcp  --  anywhere             anywhere            state NEW tcp dpt:ssh
7    REJECT     all  --  anywhere             anywhere            reject-with icmp-host-prohibited
8    ACCEPT     tcp  --  anywhere             anywhere
防火墻規則多時，可以以數字形式顯示地址和端口信息，減少地址解析的過程，加快命令的執行速度。

以數字形式查看默認表INPUT 鏈中的所有規則，可結合參數-nL或者拆分-n -L的方式來操作;

# iptables -nL INPUT
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
ACCEPT     udp  --  0.0.0.0/0            0.0.0.0/0
ACCEPT     icmp --  0.0.0.0/0            0.0.0.0/0
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0           state RELATED,ESTABLISHED
ACCEPT     icmp --  0.0.0.0/0            0.0.0.0/0
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0
ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0           state NEW tcp dpt:22
REJECT     all  --  0.0.0.0/0            0.0.0.0/0           reject-with icmp-host-prohibited
ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0
刪除、清空規則
刪除filter 表 INPUT 鏈中的第三條規則，可使用管理選項-D來刪除一條防火墻規則；

# iptables -D INPUT 3
# iptables -n -L INPUT
清空指定鏈或表中的所有防火墻規則，可使用管理選項-F;

# iptables -F INPUT
# iptables -n -L INPUT
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
省略鏈名而清空指定表所有鏈的規則，可使用管理選項-F;

# iptables -F
# iptables -t nat -F
# iptables -t mangle -F
設置默認策略
默認策略的控制類型分為：accept、drop兩種。

將filter 表中的FORWARD 鏈的默認策略設置為：丟棄，OUTPUT 鏈的默認策略設置為：允許；

# iptables -t filter -P FROWARD DROP
# iptables -P OUTPUT ACCEPT
5.規則的匹配條件
通用匹配：稱為常規匹配，可獨立使用，不依賴于其他條件或擴展模塊。

協議匹配



編寫規則時使用-p 協議名的形式指定；



用來檢查數據包所使用的網絡協議，可用的協議類型文件位于：/etc/procotols中。



# iptables -I INPUT -p icmp -j DROP
# iptables -A FORWARD ! -p icmp -j ACCEPT


地址匹配
編寫iptables規則時使用-s 源地址或-d 目標地址的形式指定；

用來檢查數據包的源地址或目標地址。（IP地址、網段地址）

不建議使用主機名、域名地址；
比方說：若要拒絕轉發源地址為 192.168.123.123 的數據，但允許轉發源地址位于 192.168.1.0/24 網段的數據；

# iptables -A FORWARD -s 192.168.123.123 -j REJECT
# iptables -A FORWARD -s 192.168.1.0/24 -j ACCEPT
比方說：若要檢測到來自某個網站的頻繁掃描、登錄時，可添加防火墻規則進行封鎖；

# iptables -I INPUT -s 192.168.123.0/24 -j DROP
# iptables -I FORWARD -s 192.168.123.0/24 -j DROP
網絡接口匹配
編寫iptables規則時使用-i 接口名和-o 接口名的形式指定；

用來檢查數據包從防火墻的哪一個接口進或出的，并且分別對應入站/出站網卡；

比方說：若要丟棄從外網接口訪問防火墻本機且源地址為私有地址的數據包；

# iptables -A INPUT -i eth0 -s 10.0.0.0/8 -j DROP
# iptables -A INPUT -i eth0 -s 172.16.0.0/12 -j DROP
# iptables -A INPUT -i eth0 -s 192.168.0.0/16 -j DROP
隱含匹配：以指定的協議匹配作為前提條件，對應的功能由iptables在需要時自動隱含載入內核。

常見的隱含匹配：端口匹配、TCP匹配、ICMP匹配；

端口匹配
編寫iptables規則時使用--sport 源端口或者--dport 目標端口的形式指定；

針對的協議類型為：TCP、UDP

用來檢查數據包的源端口或目標端口。

單個端口號或者以冒號:分隔的端口范圍是可以接受的，但不連續的多個端口是不可以采用的。

比方說：允許為網段 192.168.123.0/24 轉發 http 查詢數據包；

# iptables -A FORWARD -s 192.168.123.0/24 -p udp --dport 80 -j ACCEPT
# iptables -A FORWARD -d 192.168.123.0/24 -p udp --dport 80 -j ACCEPT
比方說：搭建 ftp 服務時，開放 20、21 端口，以及用于被動模式的端口范圍為 24 100~25 200；

# iptables -A INPUT -p tcp --dport 20:21 -j ACCEPT
# iptables -A INPUT -p tcp --dport 24100:25200 -j ACCEPT
ICMP 匹配
編寫iptables規則時使用--icmp-type ICMP 類型的形式指定；

針對的協議：ICMP，用來檢查 ICMP 數據包的類型。

ICMP 類型使用字符串或數字顯示

echo-request：8（ICMP 協議請求）

echo-reply：0（ICMP 協議回顯）

destination-unreachable：3（ICMP 協議目標不可達）

比方說：若要禁止從其他主機 ping 本機，但是允許本機 ping 其他主機。

# iptables -A INPUT -p icmp --icmp-type 8 -j DROP
# iptables -A INPUT -p icmp --icmp-type 0 -j ACCEPT
# iptables -A INPUT -p icmp --icmp-type 3 -j ACCEPT
# iptables -A INPUT -p icmp -j DROP
更多可用的 ICMP 協議類型，可執行iptables -p icmp -h進行查看；

顯示匹配
該匹配方式需要有額外的內核模塊提供支持，以-m 模塊名稱的形式調用相應的模塊，然后設置匹配條件。

常見的顯示匹配：多端口匹配、IP 范圍匹配、MAC 地址匹配、狀態匹配；

多端口匹配
編寫iptables規則時使用-m multiport --dports 端口列表、-m multiport --sports 端口列表的形式指定；

用來檢查數據包的源端口、目標端口、多個端口之間以逗號進行分隔；

比方說：若要允許本機開放端口：80、443、110 等等，提供相關服務；

# iptables -A INPUT -p tcp -m multiport --dport 80,443,110 -j ACCEPT
IP 范圍匹配
編寫iptables規則時使用-m iprange --src-range IP 范圍、-m iprange --dst-range IP 范圍的形式指定；

用來檢查數據包的源地址、目標地址；

IP 范圍：起始地址-結束地址的形式表示；

比方說：要禁止轉發源 IP 地址位于 192.168.8.100 與 192.168.8.123 之間的 TCP 數據包；

# iptables -A FORWARD -p tcp -m iprange --src-range 192.168.8.100-192.168.8.123 -j ACCEPT
MAC 地址匹配
編寫iptables規則時使用-m mac --mac-source MAC 地址的形式指定；

用來檢查數據包的源 MAC 地址，只適用于內部網絡；

比方說：要根據 MAC 地址封鎖主機，禁止其訪問本機的任何應用；

# iptables -A INPUT -m mac --mac-source MAC 地址 xxx -j DROP
狀態匹配
編寫iptables規則時使用-m state --state 連接狀態的形式指定；

基于iptables的狀態跟蹤機制用來檢查數據包的連接狀態；

常見的連接狀態包括：new（與任何連接無關）、established（響應請求或已建立連接）、related（與有連接相關性的）；

比方說：要禁止轉發與正常 TCP 連接無關的非 --syn 請求數據包；

# iptables -A FORWARD -m state --state NEW -p tcp ! --syn -j DROP
只開放本機的 WEB 服務，但對發給本機的 TCP 數據包進行放行，其他入數據包丟棄；

# iptables -I INPUT -p tcp -m multiport --dport 80 -j ACCEPT
# iptables -I INPUT -p tcp -m state --state ESTABLISHED -j ACCEPT
# iptables -P INPUT DROP
