Ant Design 色板生成算法演進之路

一、前言
此文章為2021年的文章，但是對于理解Ant Design 色板生成算法很有幫助！

以下正文...

最近我在整理一套團隊內部使用的設計規范，其中顏色部分參考了 Ant Design 的 “色彩” 部分，相對比2.0之前版本，Ant Design 的 3.0 版本，調色板做了調整，借此機會我學習了一下 Ant Design 迄今為止三個版本色板生成算法的源碼，感覺其“確定”設計思想非常值得學習。

“確定” 作為 Ant Design 的設計理念之一，在調色板這一隅發揮得淋漓盡致：用科學定義設計，在設計有跡可循的同時提高了代碼的可維護性，減少開發階段樣式代碼的不確定性。

Ant Design 三個大版本的色板生成算法各不相同，卻一直在完善，本文對其三個版本的色板生成算法進行解讀，聊一聊我的體會。

在本文中我會使用一些名詞，如果你不知道這些詞的含義建議先簡單了解一下：

色相、飽和度、明度
HSL和HSV色彩空間
貝塞爾曲線掃盲
二、關于調色板
什么是調色板
在電腦圖形學中，調色板（英語：Palette）要么是指用于數字圖像管理的給定有限顏色組（顏色表），要么是顯示屏上一組有限選擇的小圖形單元（諸如“工具選板”）。
引用自維基百科 調色板 (電腦圖形學)

調色板本來是混合各種顏色顏料使用的板，在 Ant Design 中，調色板指的是一份顏色表（如下圖），顏色表由一系列具有一定代表性的基本色彩及它們的漸變色組成，我們可以在調色板中尋找需要的顏色并獲取顏色值。



Ant Design 調色板的一部分

怎樣使用調色板
設計師與程序員都需要使用調色板工具，以 Ant Design 為例，設計師需要根據調色板上的色值來進行設計稿的制作，而程序員在缺乏設計稿的時候也可以直接在調色板上取色。

一般來說在進行設計稿制作的時候，直接使用 Ant Design 的一種基本色彩或與基本色彩相近的顏色作為主色，主色的漸變色可以用于組件的特殊狀態，如 hover/active 狀態。

如何制作調色板
Ant Design 的調色板由一系列具有一定代表性的基本色彩及它們的漸變色組成，其中基本色彩可以由主設計師來確定，其漸變色由色板生成算法計算得到。

三、Ant Design 1.x 色板生成算法
Ant Design 1.x 色彩部分，第一版的實現較為簡單，這部分主要介紹了：

對顏色部分進行了簡要的說明
提供了一套調色板，并介紹了每種顏色的含義，但不能直接復制色值
提供了交互指引，介紹了色板生成工具的使用方法
“色彩識別”部分，用簡單的標簽數值計算來確定對比度是否符合要求，這對于新人的使用特別友好
原理
選取一個主色作為 5 號色,

將主色與純白色(#fff)混合，主色與純白色之間分成 100 份， 20/40/60/80 的位置分別分割，得到 4/3/2/1 號色;

將主色與純黑色(#000)混合，主色與純黑色之間分成 100 份， 20/40/60/80 的位置分別分割，得到 6/7/8/9 號色;

通過以上方式得到一條完整漸變色板。

Ant Design 將這一版本的色板生成算法稱之為 “tint/shade 色彩系統”。

實現
這一版本我在 github 上沒看到色彩生成算法的代碼，后來我 google 到了這篇文章：Tint and Shade Functions，作者認為單純通過改變顏色亮度實現顏色的漸變效果并不理想，于是實現如下：

// 變亮
@function tint($color, $percentage) {
    @return mix(white, $color, $percentage);
}
// 變暗
@function shade($color, $percentage) {
    @return mix(black, $color, $percentage);
}
// 使用
.useage {
    background-color: tint(#2db7f5, 80%);
}
使用了 sass 的 mix 方法來進行顏色值的混合，只需傳入主色色值和百分比即可，使用 less 同理。

評價
這一版的實現簡單粗暴，在研究顏色色彩之前，我對漸變色板的第一想法也是這樣的實現，后來通過一些調研發現這樣實現并不好：

自然界中幾乎沒有純白/純灰/純黑色的東西，因此在 WEB 中使用這三種顏色給人的感覺不真實，在生成漸變色板的時候每一種主色都在向著“不真實”的終點進行過渡，這當然是不妥的；
當主色亮度或飽和度過低的時候，色號小于 5 / 大于 5 的變化速率差異增大，這在開發的時候漸變色的與主色的對比度可能會失衡，視覺效果不好。
四、Ant Design 2.x 色板生成算法
Ant Design 2.x 色彩部分，相對于第一版，第二版的調色板的顏色過渡更加平滑，提供了點擊調色板復制顏色值的功能。

原理
經過設計師和程序員的精心調教，結合了色彩加白、加黑、加深，貝塞爾曲線，以及針對冷暖色的不同旋轉角度，得出一套色板生成算法（用以取代我們原來的 tint/shade 色彩系統）。使用者只需指定主色，便可導出一條完整的漸變色板。

最初一看這個原理感覺很復雜，其實不是那么難以理解：

選取一個顏色作為主色(6 號色)；
判斷減淡或加深，進行顏色混合
若減淡，則主色與純白色(#fff)混合，根據色號，獲取貝塞爾曲線上的對應值。
若加深，則主色與它對應的深色混合，根據色號，獲取貝塞爾曲線上的對應比例值。加深時主色對應的深色進行了明度與色相的調整，其中對色相的調整也就是上述引用中說的“針對冷暖色的旋轉”；
分別取1~9色號的色值，得到一條完整漸變色板。
實現
源碼

核心代碼：

var primaryEasing = colorEasing(0.6);
this.colorPalette = function(color, index) {
  var currentEasing = colorEasing(index * 0.1);
  // return light colors after tint
  if (index <= 6) {
    return tinycolor.mix(
      '#ffffff',
      color,
      currentEasing * 100 / primaryEasing
    ).toHexString();
  }
  return tinycolor.mix(
    getShadeColor(color),
    color,
    (1 - (currentEasing - primaryEasing) / (1 - primaryEasing)) * 100
  ).toHexString();
};
使用了一個叫 tinycolor 的庫， mix 方法與上面介紹的 mix 方法類似，也是傳入三個參數：(目標色值，初始色值，比例)，不同的是第三個參數是 0-100 的一個數字，因此計算比例后還需 *100 來符合參數單位要求。

這里的 colorEasing 使用了另一個庫 bezier-easing 用于建立一條貝塞爾曲線并從中取值，在源碼中我看到了獲取貝塞爾曲線的四個參數為  (0.26, 0.09, 0.37, 0.18) ，生成的曲線如下圖，基本上與 k=1 的曲線區別不大，我覺得作者可能是想調整的是1號色、2號色這樣的淺色更淺，其實這樣的調整很細微，達到一個大家都滿意的色值即可(即文檔里說的“經過設計師和程序員的精心調教”)：



與淺色混合依然與純白色混合，但與深色混合的時候與 1.x 版本不同，沒有使用純黑，而是區別冷暖色進行不同程度的加深與色相值的旋轉：2.x 版的色板使用了 HSL 模型，“旋轉”這個詞很有趣：在 HSL 模型中 “H” 表示色相，即色彩名稱，下圖是 HSL 模型的 3D 模型圖，可以看到圖 (a) 中 HSL 圓柱坐標系中，繞圓柱中軸線旋轉的角度（Hue 色相值）就是顏色種類的調整：



var warmDark = 0.5;     // warm color darken radio
var warmRotate = -26;  // warm color rotate degree
var coldDark = 0.55;     // cold color darken radio
var coldRotate = 10;   // cold color rotate degree
// 暖色，則旋轉 HSL 色輪，使顏色更暖
if (shadeColor.toRgb().r > shadeColor.toRgb().b) {
  return shadeColor.darken(shadeColor.toHsl().l * warmDark * 100).spin(warmRotate).toHexString();
}
// 冷色，則旋轉 HSL 色輪，使顏色更冷
return shadeColor.darken(shadeColor.toHsl().l * coldDark * 100).spin(coldRotate).toHexString();
首先判斷冷暖色，RGB模型中，紅色是暖色，藍色是冷色，綠色是中性色，因此用 r 與 b 的值判斷冷暖色；
然后根據冷暖色進行不同程度的加深與色相值的旋轉。





評價
Ant Design 2.x 使用了 HSL 模型、貝塞爾曲線等復雜的邏輯對色彩進行漸變，得到完整的漸變色板，相比 1.x 版本來說，色彩過渡更加平滑，添加了冷暖色的細節處理。但實現邏輯較為復雜，難以理解，事實上作者也在代碼注釋里開了個玩笑說沒人看得懂(他還賣上萌了)：

// We create a very complex algorithm which take the place of original tint/shade color system
// to make sure no one can understand it ??
其實 2.x 的算法也有一些缺憾：與 1.x 版本相同，我不認為應該以純白色作為淺色漸變的終點；實現算法過于復雜，難以維護。

五、Ant Design 3.x 色板生成算法
Ant Design 3.x 色彩部分，相對于第二版，增加了幾種主色，整個色板的飽和度更高，色板生成算法進行了重構，不再使用貝塞爾曲線。

原理
Ant Design 3.x 使用了 HSV 模型，對于 HSV 還是 HSL 更適合于人類用戶界面是有爭議的，這里不做討論。

3.x 版本沒有繼續使用與某個淺色/深色值進行混合的形式獲取漸變色板，而是直接用 HSV 模型的值進行遞減/遞增得到完整漸變色板，不知為何 HSL 更換成 HSV ，可能是便于計算。

實現
源碼

3.x 色板生成算法的實現很簡潔優雅：

function main(color, index) {
    var isLight = index <= 6;
    var hsv = tinycolor(color).toHsv();
    var i = isLight ? lightColorCount + 1 - index : index - lightColorCount - 1;
    // i 為index與6的相對距離
    console.log(hsv)
    return tinycolor({
        h: getHue(hsv, i, isLight),
        s: getSaturation(hsv, i, isLight),
        v: getValue(hsv, i, isLight),
    }).toHexString();
};
根據顏色值、色號與主色色號(6)差的絕對值、減淡/加深這三個參數獲取漸變后的色值，其中 HSV 的三個值分別經過了漸變調整：

// getHue 獲取色相漸變
var hueStep = 2;
if (hsv.h >= 60 && hsv.h <= 240) {
    // 冷色調
    // 減淡變亮 色相順時針旋轉 更暖
    // 加深變暗 色相逆時針旋轉 更冷
    hue = isLight ? hsv.h - hueStep * i : hsv.h + hueStep * i;
} else {
    // 暖色調
    // 減淡變亮 色相逆時針旋轉 更暖
    // 加深變暗 色相順時針旋轉 更冷
    hue = isLight ? hsv.h + hueStep * i : hsv.h - hueStep * i;
}
“Hue”(色相)的漸變核心代碼如上，首先判斷冷暖色調，與 2.x 版本不同的是，不再根據 rgb 中 r 與 b 的大小關系判斷冷暖色調，而是根據 Hue 色相判斷，對于冷暖色調在減淡與加深的時候進行不同的處理，如冷色調減淡的時候變亮的同時色相更暖，這樣更符合人們對于色彩的認知：












// getSaturation 獲取飽和度漸變
var saturationStep = 16;
var saturationStep2 = 5;
var darkColorCount = 4;
if (isLight) {
    // 減淡變亮 飽和度迅速降低
    saturation = Math.round(hsv.s * 100) - saturationStep * i;
} else if (i == darkColorCount) {
    // 加深變暗-最暗 飽和度提高
    saturation = Math.round(hsv.s * 100) + saturationStep;
} else {
    // 加深變暗 飽和度緩慢提高
    saturation = Math.round(hsv.s * 100) + saturationStep2 * i;
}
“Saturation”飽和度的漸變核心代碼如上，對于減淡與加深的飽和度進行了不同的處理，其中減淡遞減的值更大，說明減淡的過程中飽和度迅速下降，而由于主色的飽和度一般較高，因此加深的時候飽和度不必增張過快，尤其是最深的顏色，進行了特殊處理，使得 9 號色與 10 號色的飽和度相差無幾。

// getValue 獲取明度漸變
var brightnessStep1 = 5;
var brightnessStep2 = 15;
var getValue = function (hsv, i, isLight) {
    if (isLight) {
        // 減淡變亮
        return Math.round(hsv.v * 100) + brightnessStep1 * i;
    }
    // 加深變暗幅度更大
    return Math.round(hsv.v * 100) - brightnessStep2 * i;
};
“Value”明度的漸變核心代碼如上，對于減淡與加深的明度進行了不同的處理，其中加深遞減的值更大，說明加深的過程中明度迅速下降，這是由于主色的明度一般較高，因此減淡的時候明度不宜增長過多。

評價
綜合來看 3.x 色板生成算法的實現可以看到，主色的選取很重要，一般主色選取飽和度較高、明度較高的顏色才能更好地匹配這個色板生成算法。

3.x 版本舍棄了與某個淺色/深色值進行混合的形式獲取漸變色板的方式，而是直接對 HSV 的三個值進行遞減/遞增，這樣做使得代碼容易理解，但是也有一些弊端，比如上面提到了，飽和度遞減的值/明度遞減的值很大，這對于主設計師對主色的正確選取的要求很高：

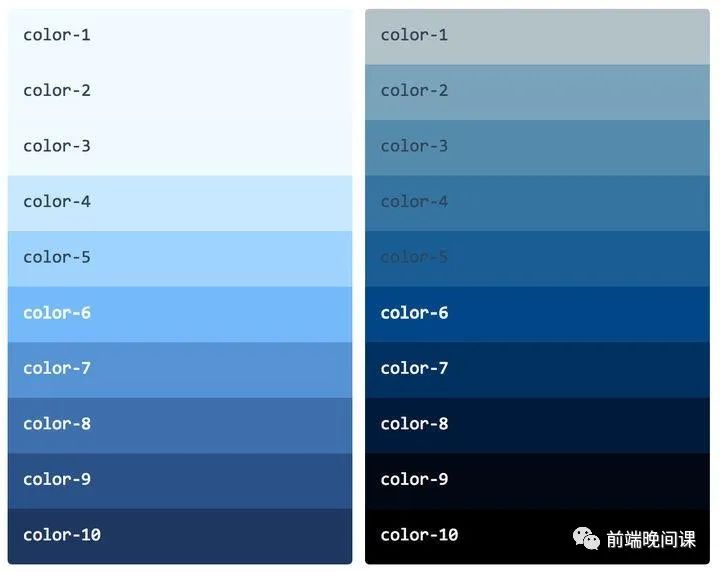

如果主色的飽和度過低，則漸變色板減淡的部分飽和度迅速遞減，1/2/3色號相差無幾，而加深部分飽和度增長緩慢顯得色板不夠飽和(如下圖左側)；
如果主色的明度過低，則漸變色板加深的部分明度迅速遞減，9/10色號相差無幾，而減淡部分由于明度增長緩慢顯得顏色過深(如下圖右側)：



六、Ant Design 色板生成算法現存的問題
雖然經歷了幾個版本的迭代，但是我還是覺得不夠完美，有可能是 Ant Design 本身不完善，也有可能是我理解得不到位，暫時記錄在這里供大家討論：

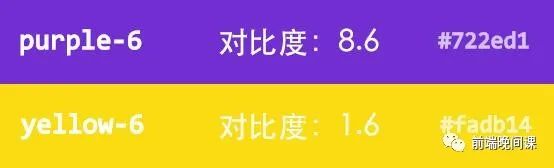

Ant Design 文檔介紹說，第 6 格色彩單元格普遍滿足4.5:1 最小對比度（AA 級），但是我發現部分主色的相對對比度不滿足 4.5:1 標準，比如色號同為 6 的醬紫與日出(黃色)兩種顏色，黃色的對比度過低導致文本難以識別：



注：在由淺至深的色板里，第 6 格色彩單元格普遍滿足 WCAG 2.0 的 4.5:1 最小對比度（AA 級），我們將其定義為色板的默認品牌色。

同色號的不同顏色差異過大，尤其經過漸變色板放大這個差異后，是否不再適合搭配使用？例如下圖中同色號的醬紫色的明度低于日出色(黃色)：



七、感悟
Ant Design 一直在探索更優雅的色板生成算法，經歷幾次迭代后發展越來越好。作為前端工程師，我很欣喜地看到技術對于用戶體驗優化的實踐，很欣賞這種科學定義設計的方式。路漫漫其修遠兮，吾將上下而求索，希望前端對于用戶體驗?zāi)苡懈嗟乃伎寂c實踐。
