圖像優化原理，原來這么簡單

我們都喜歡有圖片的網頁，圖片很美好，很有趣，同時它涵蓋了豐富的信息。所以，在加載網頁時，大部分流量被圖像資源所占據（平均60%，數據可能不準確）。

圖像資源不只占用網絡資源，它也會占用網頁中大量的視覺空間。所以圖像渲染的速度會直接影響用戶體驗。圖像優化其實就是最大限度地減少圖像的字節數，從而最大化地縮減網絡資源占用，使瀏覽器下載速度變的更快。下載速度越快，在屏幕上渲染的時間就越早，所以視覺上就會有一個更好的體驗。

當然，優化圖像最佳的方式就是不用圖像，例如使用CSS效果（漸變，陰影，圓角等）代替圖像。使用CSS比同等視覺效果的圖像資源的字節數要小非常多，這是毋庸置疑的。另一個好處是CSS不受分辨率影響，使用CSS渲染出的視覺效果可以在任何分辨率和縮放級別下始終清晰地顯示。

但必須使用圖像資源時，對圖像進行合理的優化將對性能有著至關重要的影響。

本文不會介紹如何進行圖像優化，有大量在線工具和開源項目供我們使用，使用起來非常的簡單。本文將重點介紹圖像優化的原理。

首先，本文會介紹兩種圖像資源：矢量圖與柵格圖（位圖），并分別介紹優化它們的原理。隨后介紹無損壓縮與有損壓縮以及它們的區別。在本文的最后，我們會介紹什么是高分辨率屏幕。

希望通過本篇文章的介紹，可以讓您對圖像優化的原理有一個直觀的感受。

1. 矢量圖與柵格圖（位圖）
矢量圖與柵格圖（位圖）是兩種不同的圖像格式。

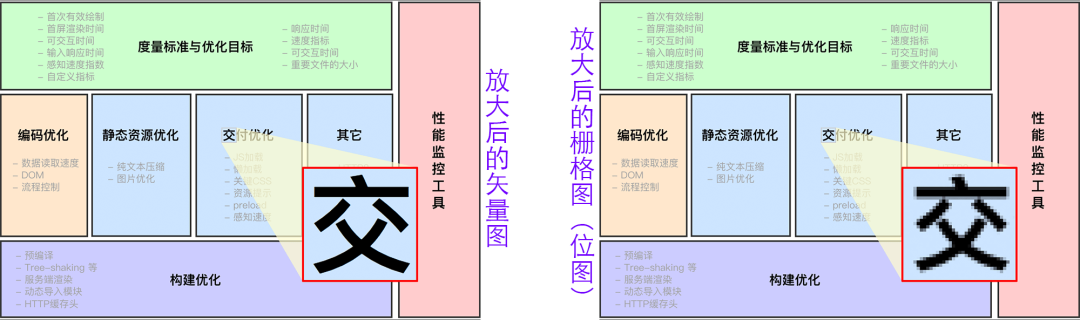

圖1-1 矢量圖與柵格圖

矢量圖形是計算機圖形學中用點、直線或者多邊形等基于數學方程的幾何圖元表示圖像。
柵格圖（英語：Raster graphics），又稱位圖（Bitmap）或點陣圖，是使用像素陣列(Pixel-array/Dot-matrix點陣)來表示的圖像。
以矢量圖為例，程序繪制一個半徑為r的圓所需的主要信息是：

半徑r
圓心坐標
輪廓樣式與顏色（可能是透明）
填充樣式與顏色（可能是透明）
矢量圖的內容是這些繪制相關的關鍵信息，同樣的圖像如果是柵格圖（位圖），則圖像是由稱作像素的單個點組成的。

柵格圖的每個像素都分配有特定的位置和顏色值。每個像素的顏色信息由RGB組合或者灰度值表示。

根據位深度，可將柵格圖分為1、4、8、16、24及32位圖像等。每個像素使用的信息位數越多，可用的顏色就越多，顏色表現就越逼真。當然，相應的數據量就越大，圖像所占字節數也就越大。

那什么是位深度呢？位深度也叫做色彩深度或者色彩位數，即柵格圖中要用多少個二進制位來表示每個點的顏色，色彩深度越高，每個像素點可用的顏色就越多。色彩深度是用“n位顏色”（n-bit colour）來說明的。若色彩深度是n位，即有2^n種顏色選擇，而儲存每像素所用的位數就是n。例如，位深度為 1 的像素柵格圖只有兩個可能的值（黑色和白色），所以又稱為二值柵格圖。位深度為 8 的圖像有 2^8（即 256）個可能的值。

所以矢量圖對比柵格圖的優點主要在以下幾點：

保存最少的信息，文件字節數比柵格圖小，且文件大小與物體的大小無關
任意放大矢量圖形，不會丟失細節或影響清晰度，因?yàn)槭噶繄D形是與分辨率無關的
在放大的時候，直線與曲線都不會成比例地變粗，它只會保持不變或者要小于縮放比例
保存的物體參數可以在后面修改。也就是說物體的運動、縮放、旋轉、填充等都不會降低繪制的精度。
但每一種格式都有優缺點，矢量圖適用于簡單的幾何圖像，如果是場景復雜的照片，矢量格式就不能滿足要求了，因?yàn)槊枋鏊行螤钏璧?SVG 標記量可能高得離譜。即便如此，輸出效果可能仍然無法達到“照片級真實感”，所以這種情況使用柵格圖顯然更合適。

因?yàn)闁鸥駡D是由很多個像素點組成的，所以當我們放大柵格圖時，我們會看到圖形會出現鋸齒并且模糊不清（因?yàn)橄袼攸c(diǎn)被放大了），所以我們?cè)谑褂脰鸥駡D時，需要根據不同的屏幕分辨率來保存多個版本的柵格圖圖像，這樣可以提供最佳的用戶體驗。

現在我們已經了解了什么是矢量圖與柵格圖，接下來我們將介紹如何優化它們。

2. 優化矢量圖
SVG大家應該都不陌生，它是一種可縮放矢量圖形。前不久我在寫 《嗨，送你一張Web性能優化地圖》 這篇文章時，@安佳 姐姐幫我畫了一張SVG圖。


圖2-1 SVG示例圖

圖2-1您可以通過點擊鏈接在瀏覽器打開它，然后查看網頁源代碼，在源碼中可以看到它涵蓋了大量的元數據，例如圖層信息、注解和 XML 命名空間等，而瀏覽器渲染時通常不需要這些數據。

我們可以通過svgo之類的工具將 SVG 文件縮小。

上面這張圖片，我使用svgo優化完之后，文件大小縮減了69.3%！原圖16.315 KiB優化后文件大小5.009 KiB。您可以點擊鏈接在瀏覽器打開優化后的SVG矢量圖，并查看網頁源代碼，對比它們之間的區別，您可以看到源代碼明顯少了很多，但并不影響瀏覽器正常渲染。






3. 優化柵格圖
通過第一小節的介紹，我們大致可以想象出，其實柵格圖是二維“像素”柵格。例如一個10*10像素的圖像是 100 個像素序列，而每個像素中又存儲了RGBA值（R紅色通道、G綠色通道、B藍色通道、A alpha透明度通道）。

在內部，瀏覽器會為每個通道分配 256 個值（色階），就是說每個通道 8 位（因?yàn)?^8=256），那么一個像素有四個通道（RGBA），所以每個像素一共 32 位（4 個通道 * 8 位 = 32 位），32 位 = 4 字節，也就是說每個像素 4 占個字節。所以，只要我們知道柵格圖尺寸，我們就可以輕易地計算出圖像文件的大小。














從上表可以看到，隨著圖片尺寸的變大，文件大小會以驚人的速度暴增。

再基于此特征的前提下，我們應該怎樣改善柵格圖的文件大小以獲得更快的加載速度呢？

在第一小節中，我們簡單介紹了”色彩深度“，所以一個簡單的策略是我們可以通過調整圖像的色彩深度來降低圖像文件的大小。每個通道 8 位為每個通道提供 256 個值，RGB三個通道一共可以為每個像素提供 16777216 種顏色（256^3=16777216）。如果我們將色彩深度調整為 RGB 通道一共只需要 8 位，那么加上 Alpha 透明度通道的 8 位，一共為 16 位，也就是說每個像素兩個字節（16位 = 2個字節），與原來每個像素 4 個字節相比，節約了 50% 的字節！

但是你一定會有疑問，顏色值少了那么多，圖像的質量會不會變得很差？我們可以用一張圖來對比一下。


圖3-1 不同色彩深度的圖片進行對比

這張圖是上個月（2018-10）我去參加W3C TPAC會議時在法國讓彭星小哥哥幫我拍攝的。這張圖包含漸變色過渡的復雜場景（天空），可以看到，調整了色彩深度后，從肉眼上看到的視覺差異并不明顯。

在優化了各個像素中存儲的數據之后，我們還可以更進一步。事實上，許多圖像的相鄰像素都具有相似的顏色，壓縮程序可以利用這個特征采用“增量編碼”的方式對圖像進行壓縮。在這種編碼方式下，并不為每個像素單獨存儲值，而是存儲相鄰像素之間的差異，如果相鄰像素相同，則增量為“零”，只需存儲一位即可。通過存儲數據之間的差異，而不是存儲數據本身，這樣的方式可以大幅減少數據的重復，從而降低文件大小。

當然，圖像壓縮領域的解決方案還遠不止這些，因?yàn)閳D像占據了網絡世界中大量的字節，所以好的圖像壓縮方法具有極大的價值，這一領域?qū)W術性很強，我們也沒有能力去發明新的算法，但了解這一領域的基本概念還是可以的，例如本文介紹的 RGBA 像素、色彩深度和各種優化方法。

4. 無損壓縮與有損壓縮
無損數據壓縮（Lossless Compression）指數據經過壓縮后，信息不受損失，還能完全恢復到壓縮前的原樣。

那么無損壓縮是如何做到保存完整的原始信息的同時降低文件大小的呢？

舉個例子：一張圖是由100個紅點構成，那么正常情況下它會以類似“紅點、紅點、...（重復97次）...、紅點”的格式來存儲它（柵格圖的存儲格式我們?cè)诒疚牡牡谌」?jié)中介紹過）。為了降低文件大小，我們可以改成用“100個紅點”這樣的格式來存儲這張圖片，這樣就可以在不失去任何信息的情況下完成壓縮，這就是無損壓縮。

但如果想保存文件的所有信息，那么無論使用任何壓縮方法，文件大小都無法低于一個下界。舉個例子：壓縮后得到的zip文件會比源文件更小，但一直重復壓縮同一個文件并不會讓文件大小變成0，因?yàn)樵次募K究含有一定的數據量。

這個時候，使用有損壓縮可以突破這個限制。

因?yàn)槿说娜庋酆茈y觀察到一張高分辨率圖像里面的一些細節，所以舍棄這些人類無法察覺的細節，就可以用更小的數據量提供與原始數據相差無幾的感官體驗（當然也可以更進一步，例如：通過失去一部分可以察覺的細節，來達到更好的壓縮率），這就是有損壓縮。有損數據壓縮又稱破壞性資料壓縮、不可逆壓縮。有損數據壓縮是將次要的信息數據舍棄，犧牲一些質量來減少數據量，提高壓縮比。

有損壓縮的一個優點是在有些情況下，它能夠獲得比任何已知無損壓縮小得多的文件大小，同時又能滿足系統的需要。

總結
本文重點介紹了什么是矢量圖與柵格圖（位圖），以及各種圖片優化工具是如何優化它們的。

最后，我們還討論了什么是有損壓縮與無損壓縮，以及它們之間的區別。
